由我们建造。 已为您配置。
HITULCD直接从我们的制造业务中提供LCD模块和显示解决方案，使OEM、集成商和分销商能够直接参与工程、定制和生产。
供应
供应商资格
验证技术规格
| LCD面板参数 | HDMI/控制板规格 | ||
|---|---|---|---|
| 项目 | 详情 | 项目 | 详情 |
| 型号 | HT495HBM | 输入接口 | HDMI，VGA |
| 对角线尺寸 | 49.5" （55" 1/2切割） | 电源输入 | 直流12V-5A |
| 分辨率 | 1920（RGB）×540，可选3840×1080 | OSD密钥 | 5个按键（电源开关、菜单、+、-、退出） |
| 像素排列 | RGB垂直条纹 | OSD控制 | 亮度、颜色、对比度、自动旋转、H/V位置等。 |
| 显示区域（A.A） | 1209.6（宽）×340.2（高）毫米 | ||
| 外形尺寸 | 1239.6（宽）×370.2（高）×20（深）毫米 | ||
| 面板重量 | ‑ | ||
| 表面处理 | ‑ | ||
| 液晶显示技术 | IPS，通常为黑色，透射式 | ||
| 面板类型 | 硅薄膜晶体管液晶显示器 | ||
| 典型亮度 | 1000cd/m²（可定制：300~1000cd/m²） | ||
| 对比度 | 700:1 (Typ.) | ||
| 响应时间 | ‑ | ||
| 视角 | 89°/89°/89°/89°(Typ.)(CR≥10) | ||
| 查看方向 | 全视角 | ||
| 显示颜色 | 16.7M/1.07B颜色 | ||
| 刷新率 | ‑ | ||
| 背光类型 | 白色发光二极管 | ||
| 功耗 | ‑ | ||
| 信号接口 | 51个引脚，LVDS | ||
| 供电电压 | ‑ | ||
| 触摸屏 | 无触摸功能 | ||
| 应用领域 | 数字标牌 | ||
| 工作温度 | 0~50°C | ||
| 储存温度 | -20~70°C | ||
OEM/ODM定制条形LCD解决方案
任何尺寸。任何纵横比。切割、密封、测试并作为即插即用显示器交付。
标准16:9面板并不适合每个货架、立面、车辆或橱柜。 我们将主流TFT-LCD开放式面板转化为定制的拉伸条形显示器，尺寸可根据您的图纸调整，并将其作为裸模块或带驱动板、电缆和机械部件的完整套件提供。
将您的图纸发送给我们 · 索取可行性报告 · 从20件中获取样品
您的尺码是我们的出发点
无论您的项目需要什么样的纵横比或尺寸，我们的工程师都会根据最广泛的源面板和切割选项进行评估。从紧凑的货架下条到米宽的外墙条，我们根据您的轮廓进行建造，而不是相反。
| 格式范围 | 典型纵横比 | 典型使用案例 |
|---|---|---|
| 紧凑型棒材（此处约为10" -24" ） | 8:3, 12:3, 16:4.5 | 货架边缘标签、仪表条、汽车和运输显示器 |
| 中型酒吧（此处约24" -43" ） | 16:6, 24:9, 32:9 | 零售柜台、自动售货机和售货亭正面、控制面板状态栏 |
| 大型酒吧（此处约43“-65”） | 32:9, 36:9, 48:9 | 窗户和天花板标志、交通平台、菜单板 |
| 超大型酒吧（65" 及以上） | 48:9及以后 | 外墙条带、体育场和商场横幅、多屏幕视频墙 |
| 完全定制 | 您的规格 | 在可用源面板范围内的任何轮廓 |
参考项目：HT495HBM-49.5" （从55" 的开放式电池中切割而成），1920×540，高达1000cd/m²，IPS，HDMI/VGA控制板。查看产品详细信息
最终可实现的尺寸取决于源面板的有效面积、驱动器布局和边框结构。在制作任何样品之前，每个请求都会收到一份书面可行性审查。
我们提供什么
1.适用于任何条形的切割解决方案
机械轮切割，实现经济高效的批量生产
超快激光切割，实现精密公差和最小边缘碎裂
保护TFT阵列、栅极/源极扇出和驱动器IC区域的切割线规划
公差选项从±0.2 mm（标准）到±0.1 mm（激光，取决于项目）
2.密封与可靠性工程
UV固化二次边缘密封，防止水分进入和液晶泄漏
遮光和边框间隙设计，控制边缘漏光和Mura
可靠性验证：高温/低温、高温/高湿、热冲击、振动和包装跌落测试
NDA下可比项目的测试报告和基准数据
3.完整的模块和系统集成
带WLED背光的LCM，亮度从300到1000+cd/m²
驱动板：LVDS、eDP、HDMI、VGA、DP或嵌入式Android媒体播放器板
可选前玻璃、防眩光/防反射处理和光学粘合
可选触摸集成（PCAP/IR），按项目评估
定制支架、边框、外壳和布线
4.品牌和包装
OSD语言、开机标志和固件调整
自有标签和定制零售或散装包装
每个单元的序列号可追溯性
定制矩阵
| 参数 | 可用选项 |
|---|---|
| 尺寸/轮廓 | 根据您的图纸（DWG/DXF/STEP/PDF）进行自定义 |
| 宽高比 | 标准杆比或完全定制 |
| 分辨率 | 原生或可选的放大格式（例如1920×540、3840×1080） |
| 亮度 | 300–1000+cd/m² |
| 面板技术 | IPS、VA，取决于源面板的可用性 |
| 表面 | 防眩光、防反射、光学粘合 |
| 接口 | LVDS、eDP、HDMI、VGA、DP |
| 方向 | 风景或肖像装置 |
| 工作温度 | 标准0-50°C；根据要求评估更宽的范围 |
| 触摸 | 无/PCAP/IR（可选） |
| 固件和OSD | 自定义徽标、语言和默认设置 |
| 包装 | 定制纸箱、泡沫、标签、托盘计划 |
我们的发展历程
| 步骤 | 发生了什么 | 典型定时 |
|---|---|---|
| 1.需求评审 | 您可以共享大小、数量、亮度、环境和界面需求 | 1-2天 |
| 2.可行性报告 | 源面板选择、切割线绘制、风险评估和初步报价 | 2-5天 |
| 3.图纸审批 | 双方签署的最终轮廓、公差、密封和表圈设计 | 3-7天 |
| 4.工程样品（20件起） | 切割、密封、组装、老化和全面检查 | 约3-4周 |
| 5.验证 | 您的评估加上我们的可靠性测试；问题跟踪和更正 | 2-4周 |
| 6.试运行 | 流程锁定、产量确认和金样签收 | 2-3周 |
| 7.批量生产 | 批量生产，100%功能测试，可追溯发货 | 约6-8周 |
切削技术一瞥
| 机械轮切割 | 超快激光切割 | |
|---|---|---|
| 最适合 | 体积程序，标准公差 | 精密公差、窄边界、低碎裂 |
| 典型公差 | ±0.2毫米 | ±0.1毫米 |
| 边缘质量 | 受控切削，按批次检查 | 边缘非常光滑，微裂纹最小 |
| 成本 | 降低 | 较高（取决于项目） |
| 前置时间 | 更短 | 标准 |
我们推荐以最佳总成本满足您规格的方法。我们的工程师在可行性报告中解释了权衡。
质量和可靠性承诺
承诺前的可行性： 在根据面板布局验证切割线之前，不会构建任何样本
边缘检查： 碎屑放大检查（目标≤0.2mm）和微裂纹控制
光学检查： 使用商定的极限样品进行均匀性、边缘亮度和色移检查
可靠性计划（典型）： 50°C和0°C操作，60°C/90%相对湿度，70°C和-20°C储存（各240小时），热冲击（-20°C↔ 70°C，100次循环）、振动（IEC 60068-2-6）和包装跌落（ISTA 2A/3A）；可应要求提供85°C/85%相对湿度等延长条件
合规支持： 为支持CE、RoHS和REACH要求而准备的设计；目标市场可用的文件
生产目标产量： ≥95%，试运行后按项目确认
商业条款
| 项目 | 典型术语 |
|---|---|
| 样品数量 | 20件起 |
| NRE/工具 | 按项目报价；经常被豁免或记入批量订单 |
| 批量生产最小起订量 | 基于项目，通常每份订单100件起 |
| 保修 | 12个月标准；可延长期限 |
| 国际贸易术语 | EXW、FOB、CIF、DDP |
| 支付 | 电汇、信用证（每个项目约定的条款） |
| 知识产权和保密性 | NDA可用；您的图纸和设计仍然是您的财产 |
我们支持的行业
零售和超市： 货架边缘、过道和窗户栏杆
交通： 公共汽车、火车、地铁站台、机场
酒店和餐饮；B 数字菜单板、吧台显示器
工业和控制室： 状态和过程监控条
售货亭和自动售货机： 前面板和交互式显示器
广告和媒体： 天花板、立面和多屏幕标牌
系统集成商和原始设备制造商： 为您的产品定制品牌显示模块
我们需要开始什么
为了快速准备您的可行性报告，请发送：
目标轮廓尺寸和公差（首选图纸）
所需分辨率和纵横比
亮度和观看环境细节（室内、窗户、室外）
首选接口和输入信号
工作温度和湿度范围；24/7或计划运行
年度产量预测和目标开始生产日期
任何认证或品牌要求
常见问题
你真的能剪成任何尺寸吗？我们可以剪切成几乎任何适合源面板活动区域和边框结构的条形图格式。每个请求都会根据面板布局进行检查，在您提交之前，我们会明确报告哪些是可以实现的，哪些是不可以实现的。
切割会影响图像质量或寿命吗？当切割线在TFT阵列外部规划并且边缘被正确密封时，图像质量不受影响。切割模块的可靠性测试证实了长期稳定性。
你们提供完整的套件还是只提供裸面板？两者都有。我们提供裸LCM模块或完整的套件，包括驱动板、电缆、电源适配器、支架和固件。
如何为长期项目保持稳定的供应？我们与多家主流开放式电池供应商合作，可以就长生命周期项目的最后一次购买和库存安排达成一致。
你能保护我们的设计吗？对。我们在收到图纸之前签署保密协议，并向您独家提供定制轮廓。
你们在哪里发货？在全球范围内，拥有运往欧洲、北美、中东和亚太地区的经验。
让我们构建您的显示器
告诉我们你需要的尺寸。我们的工程团队通常会在24小时内回复可行性评估和报价。
📧 电子邮件：chenhua@hitulcd.com🌐网站：www.hitulcd.com💬WhatsApp/微信： +86 18173373517

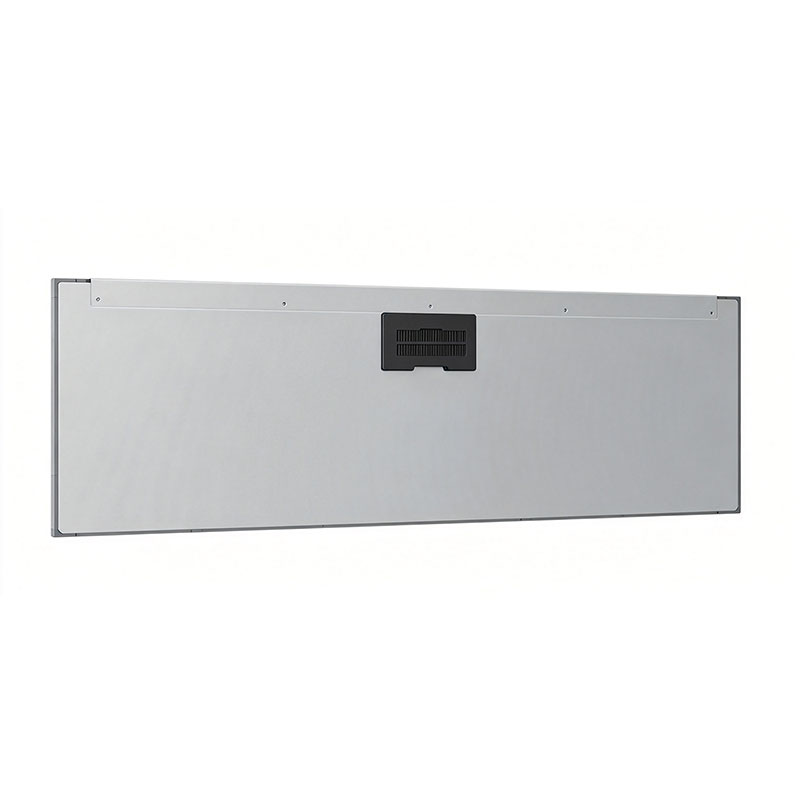

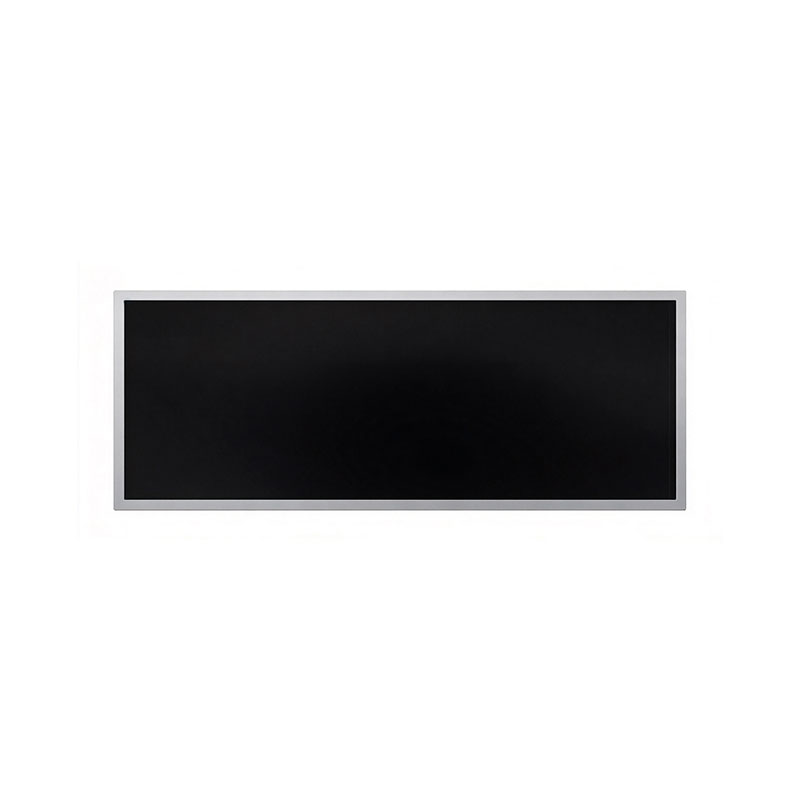

49.5" 超宽条形液晶显示器（HT495HBM）
1920×540 |高达1000cd/m²| IPS | HDMI+VGA控制板|全天候数字标牌就绪| OEM/ODM定制切割
从55" 剪下；将开孔面板（1/2切割）转换为真正的32:9巴格式。 专为货架边缘标牌、交通信息显示、零售窗口栏、控制室条和系统集成商项目而设计，这些项目需要具有可靠、可重复质量的非标准纵横比。
请求报价 / 样品 · 下载数据表&；图纸（PDF/STEP）
为什么工程师&；买家选择HT495HBM
| 优势 | 这对你的项目意味着什么 |
|---|---|
| 32:9超宽条形 | 填充标准16:9面板无法覆盖的架子、天花板、柜台和立面条带 |
| 亮度300–1000cd/m²（可定制） | 面向窗户和高环境光安装，或低功率室内建筑 |
| IPS，89°/89°/89度/89°视角 | 无论是纵向还是横向安装，颜色都保持一致 |
| 完整套件：LCM+HDMI/VGA控制板 | 即插即用；更短的集成时间，更少的采购难题 |
| 可选3840×1080分辨率 | 更清晰的文本和图像，适用于近距离观看应用程序 |
| 受控切割和封边工艺 | 根据要求提供有文件记录的流程、检验标准和可靠性数据 |
| OEM/ODM灵活性 | 自定义亮度、尺寸、边框、接口、固件/OSD徽标和包装 |
主要规格
LCD面板
| 项目 | 规格 |
|---|---|
| 型号 | HT495HBM |
| 对角线尺寸 | 49.5" （从55" 面板切割，1/2切割） |
| 宽高比 | 32:9（约） |
| 分辨率 | 1920（RGB）×540·可选3840×1080 |
| 像素排列 | RGB垂直条纹 |
| 活动区域（A.A.） | 1209.6（宽）×340.2（高）毫米 |
| 外形尺寸 | 1239.6（宽）×370.2（高）×20（深）毫米 |
| 面板类型 | a-Si TFT-LCD、LCM（液晶模块） |
| 液晶显示技术 | IPS，通常为黑色，透射式 |
| 典型亮度 | 1000cd/m²（可定制300-1000cd/m²） |
| 对比度 | 700:1 (typ.) |
| 视角 | CR≥10时为89°/89°/89℃/89°（典型值）·全视角 |
| 显示颜色 | 16.7M/1.07B色 |
| 响应时间 | 8毫秒（G到G，典型值） |
| 刷新率 | 60赫兹 |
| 背光 | 白色发光二极管 |
| 背光寿命 | 50000小时（典型） |
| 表面处理 | 防眩光（AG），雾度约25%·硬度3H |
| 信号接口 | LVDS，51针 |
| 电源电压（面板逻辑） | 12 V DC（典型） |
| 功耗 | ≤100 W（典型值，1000cd/m²，全系统） |
| 面板重量 | 约8公斤（典型值） |
| 触摸 | 不包括（无触摸功能） |
| 工作温度 | 0至50°C |
| 储存温度 | -20至70°C |
| 应用 | 数字标牌 |
HDMI/控制板
| 项目 | 规格 |
|---|---|
| 输入接口 | HDMI，VGA |
| 电源输入 | 直流12V，5A |
| OSD键 | 5个键（电源、菜单、+、–、退出） |
| OSD功能 | 亮度、颜色、对比度、自动旋转、H/V位置等。 |
标有"；的数值；类型。&“；是标准测试条件下（25°C，60%RH）的典型数字。最终值在随报价单一起发布的批准规范中得到确认。可根据要求提供可选和定制参数。
典型应用
零售： 货架边缘和过道末端的促销条、店内橱窗条
交通： 平台、车载和终端信息显示器
热情好客 F&B 数字菜单板、酒吧和柜台标牌
公司 / 控制室： 状态栏、仪表板、自动收报机显示器
银行 / 公共建筑： 队列和信息条
集成产品： 自动售货机、售货亭、定制橱柜、OEM设备
定制切割：技术可行性、可靠性 / 项目条款
将标准TFT面板切割成非标准尺寸是一个受控的工程过程。我们分享采购和工程团队最关心的关键点，这样您的团队就可以尽早评估可行性。
1.切割工艺 / 可行性评审
你使用哪种切割方法？我们根据玻璃厚度、公差和边缘要求为每个项目选择方法：
| 方法 | 最适合 | 典型公差 |
|---|---|---|
| 机械轮切割（划线和断裂） | 经济高效的批量生产，标准条形格式 | ±0.2毫米 |
| 超快激光切割 | 精密公差、低碎裂、窄边界 | ±0.1毫米 |
切割会干扰栅极/源极线或TFT阵列吗？每个项目都始于 布局可行性审查 与原始面板的设计相反。切割线位于TFT阵列、栅极/源极扇出和驱动器IC区域之外的非有源边缘。只有在满足阵列边界所需的安全间隙时，才能批准切割。
我们需要您提供的可行性检查信息：
目标尺寸、纵横比和轮廓图（DWG/DXF/STEP/PDF）
首选分辨率和接口（LVDS/eDP/HDMI板）
挡板和安装要求、目标亮度
工作环境（温度、湿度、室内/室外、是否全天候）
年度产量预测和目标开始生产日期
我们回复了 可行性报告和切割线图 在制作任何样品之前，请您签字。
边缘质量标准是什么？根据内部标准在放大镜下检查切割边缘。典型验收目标：
边缘碎裂：≤0.2 mm（不延伸到密封或有效区域）
没有可见的微裂纹向密封线传播
每批抽样检查边缘平整度和垂直度（基于AQL）
2.密封与；可靠性保证
如何密封切割边缘以防止水分和液晶泄漏？切割后，使用 UV固化密封胶二次密封工艺 （在受控条件下分配和固化），然后检查连续性、覆盖率和固化质量。密封剂的选择是为了低透湿性和与偏振器和面板电池材料的兼容性。
进行了哪些可靠性测试？我们切割模块的标准验证计划遵循常见的工业实践。典型试验项目：
| 测试 | 典型条件 | 通过标准 |
|---|---|---|
| 高温操作 | 50°C，240小时 | 无功能或视觉缺陷 |
| 低温操作 | 0°C，240小时 | 无功能或视觉缺陷 |
| 高温/高湿 | 60°C/90%相对湿度，240小时（可根据要求提供高达85°C/85%相对湿度的扩展测试） | 无泄漏、分层或Mura |
| 高温储存 | 70°C，240小时 | 无退化 |
| 低温贮藏 | -20°C，240小时 | 无退化 |
| 热冲击 | -20°C↔ 70°C，100次循环 | 无裂纹、泄漏或密封失效 |
| 振动 | 根据IEC 60068-2-6包装和拆包 | 通过 |
| 跌落试验（包装） | 根据ISTA 2A/ISTA 3A | 通过 |
来自可比切割面板项目的测试报告和基准数据 根据NDA提供 根据要求。
切割后是否会出现边缘漏光或颜色偏移？通过背光/边框设计（遮光带和框架间隙优化）和边缘区域的100%光学检测来控制边缘漏光和Mura。我们的最终检验标准包括均匀性、边缘亮度和色偏检查，金色样品和极限样品参考已与您书面同意。
3.成本、收益 / 前置时间
| 项目 | 典型术语 |
|---|---|
| NRE/工具 | 根据规模和复杂性按项目报价；通常 放弃或贷记 与批量订单相比 |
| 工程样品交付周期 | 大约。 3-4周 图纸批准后的前20件 |
| 样品数量 | 自 20件 用于评估 |
| 批量生产交付周期 | 订单和样品批准后约6-8周 |
| 目标产量 | ≥95%（过程目标，试运行后按项目确认） |
| 最小起订量（批量生产） | 基于项目；灵活的OEM/ODM程序，通常从100件/订单开始 |
| 保修 | 标准12个月（可延长期限） |
请将您的图纸和预测与我们联系，以获得项目特定的报价。
定制选项（OEM/ODM）
亮度：300–1000尼特
分辨率：1920×540或3840×1080
根据您的图纸切割尺寸和纵横比
接口：LVDS、HDMI、VGA或嵌入式板（可应要求提供安卓/媒体播放器）
前玻璃、防眩光/防反射选项、光学粘合
定制边框、外壳、安装支架
OSD语言、开机标志和固件
定制包装和标签
质量与；合规
在质量管理体系（ISO 9001流程）下制造
装运前进行100%功能测试和老化
旨在支持 CE、RoHS和REACH 合规要求；可根据要求为目标市场提供测试报告
每个单元的可追溯序列号
包含内容
1×HT495HBM液晶显示模块（LVDS）
1×HDMI/VGA控制板，带5键OSD
1×LVDS电缆和背光/按键电缆
1×12 V/5 A直流电源适配器 （可选）
技术数据表和外形图
常见问题
我可以全天候使用这个显示器吗？对。WLED背光的额定工作时间为50000小时（典型值）。对于连续运行，我们建议在适合您环境的最低亮度下进行充分通风和运行，以延长使用寿命。
有触摸版吗？标准型号没有触摸功能。投影电容或红外触摸集成可以作为定制项目进行评估。
你能提供其他尺寸吗？对。我们提供一系列拉伸杆尺寸，可以根据可行性审查切割成定制尺寸。
你们在全球范围内发货吗？对。我们支持欧洲、北美和其他地区的FOB、EXW、CIF和DDP条款。
我可以在下批量订单之前拿到样品吗？对。工程样品从20件开始。请联系我们了解您的要求。
获取报价
请将您的 目标尺寸、数量、亮度和应用 我们的工程团队通常会在24小时内回复可行性评估和报价。
📧 电子邮件：chenhua@hitulcd.com🌐网站：www.hitulcd.com💬WhatsApp/微信： +86 18173373517
了解条款 在你询问之前。
|
01-装运条款
国际贸易术语解释通则可用
工厂交货
工厂交货——从我们工厂提货
离岸价
船上免费——海运最常见
到岸价
成本、保险 / 运费——到您的港口
|
02--最低订单量
最小起订量：1台
适用于标准规格。定制亮度、切割或边框可以调整最小起订量，在报价时确认。 批量订购前可提供样品单位
|
03--支付保护
多种安全方法
|
一个真正的工厂。 可公开验证。
|
法定公司名称
深圳市韩图佳实科技有限公司。
|
统一社会信用代码
914403003060684446b
|
|
法定代表人
陈赟
|
注册资本
200万元
|
|
成立
2014年5月23日 （运营11+年）
|
经营状况
● 活动/运行中
|
|
注册工厂地址
中国广东省深圳市龙华区大浪街道华宁路港深创新园B栋
|
|
