由我们建造。 已为您配置。
HITULCD直接从我们的制造业务中提供LCD模块和显示解决方案，使OEM、集成商和分销商能够直接参与工程、定制和生产。
供应
供应商资格
验证技术规格
| LCD面板参数 | HDMI/控制板规格 | ||
|---|---|---|---|
| 项目 | 详情 | 项目 | 详情 |
| 型号 | P495IVN01.0 | 输入接口 | HDMI、VGA（基于LVDS的控制器） |
| 制造商 | 瀚图佳视 | 电源输入 | DC 12V‑10A（高功耗） |
| 对角线尺寸 | 49.5" 切割型拉伸杆（非原生面板） | OSD密钥 | 5个键（电源、菜单、+、-、退出） |
| 分辨率 | 1920（RGB）×540，3.56:1 | OSD控制 | 亮度、颜色、对比度、旋转、H/V位置 |
| 面板类型 | 硅薄膜晶体管液晶显示器 | ||
| 像素排列 | RGB垂直条纹 | ||
| 显示区域（A.A） | 1209.6（宽）×340.2（高）毫米 | ||
| 外形尺寸 | 1232.4（宽）×363（高）×29（深）毫米 | ||
| 面板重量 | 6.40公斤（型号） | ||
| 表面处理 | 哑光（雾度28%），硬质涂层（3H） | ||
| 对比度 | 4000:1（典型）（透射式） | ||
| 典型亮度 | 1500cd/m² | ||
| 响应时间 | 8（典型值）（G到G）毫秒 | ||
| 液晶显示技术 | AMVA3，通常为黑色，透射式 | ||
| 视角 | 89°/89°/89°/89°(Typ.)(CR≥10) | ||
| 查看方向 | 全视角 | ||
| 显示颜色 | 1670万色，72%sRGB | ||
| 刷新率 | 60Hz | ||
| 背光类型 | WLED，50K小时，带LED驱动器 | ||
| 功耗 | 92.3W（型号） | ||
| 信号接口 | 51个引脚，0.5毫米LVDS（2通道，8位） | ||
| 供电电压 | 12.0V（典型） | ||
| 触摸屏 | 无触摸功能 | ||
| 应用领域 | 工业设备、数字标牌、半室内显示器 | ||
| 工作温度 | 0~50°C | ||
| 储存温度 | -20~60°C | ||
| 重要备注 | 切割式拉伸杆面板，标准8位LVDS接口；1500cd/m²高亮度，典型功耗92.3W，请注意电源和散热设计；工作温度0-50℃，无低温能力。 | ||
OEM/ODM服务--定制条形液晶显示器解决方案
专为海外品牌、系统集成商 / 数字标牌公司
目标受众：海外品牌所有者、系统集成商、数字标牌公司、采购 / 项目经理范围：拉伸条形液晶显示模块（18.5" -88" ），包括49.5" 等定制切割尺寸；超宽模块
1.为什么海外客户选择我们进行OEM/ODM
大多数国际买家在接触定制LCD项目时已经知道他们的需求 不要 想要：在规格问题上来回奔波，工具成本不明确，工厂无法支持他们的品牌或合规要求。我们的OEM/ODM流程是围绕海外客户一贯要求的三件事而建立的：
工程所有权 --一个从可行性审查到大规模生产的团队，而不是一家传递信息的贸易公司
合规准备就绪 --为欧盟和北美市场准入准备的CE/FCC/RoHS文件
品牌与；知识产权保护 --NDA优先参与、私人标签，并且不会为其他客户重复使用您的设计
2.OEM与ODM——哪种适合您的项目
| OEM（你设计，我们建造） | ODM（我们与您共同设计） | |
|---|---|---|
| 您提供 | 全规格、机械图纸、PCBA/固件要求 | 应用程序要求、目标用例、预算/时间表 |
| 我们提供 | 根据您的规格进行制造、切割、组装和质量控制 | 设计方案、面板/驱动器选择、机械协同设计、原型制作 |
| 最适合 | 拥有内部硬件工程的客户 | 需要展示专业知识但不需要完整内部团队的客户 |
| 品牌化 | 您的徽标、包装、标签、用户手册 | 您的徽标、包装、标签、用户手册 |
| 知识产权所有权 | 你的 | 每个项目协商（通常是您的独家设计） |
3.我们定制什么
面板尺寸 / 切割尺寸--包括49.5" 等非标准切割；超宽条形，根据您的住房/缆车/售货亭图纸量身定制
亮度 / 光学处理 --350–3000cd/m²，AG/AR涂层，光学粘合，防眩光玻璃
触摸集成 --电容式触摸（10点）、光学粘合以减少视差和眩光
驱动板 / 接口 --HDMI/VGA/Android（媒体播放器+CMS）/工业控制板
机械/外壳协同设计 --挡板、安装支架、防水（IP65）外壳，适用于室外/半室外使用
固件 / 软件 --自定义启动标志、Android CMS品牌、远程内容管理白标到您的平台
包装与；标注 --根据您的地区要求（欧盟/美国），提供自有标签纸箱、用户手册和条形码/标签
4.合规与；认证支持
海外市场准入通常是指项目在没有提前准备好正确文件的情况下停滞不前。我们支持：
CE （EN 60065 / EN 55032 / EN 61000系列）适用于欧盟市场
FCC 北美市场
RoHS/REACH 合规性文件
环境可靠性测试报告（85°C/85%相对湿度、热冲击、跌落测试），以支持您自己的监管或零售连锁供应商资格
如果您的目标市场或零售合作伙伴有此处未列出的特定认证要求，请尽早告知我们——一些认证需要在设计阶段进行规划，而不是在工具之后添加。
5.OEM/ODM项目工作流程
NDA / 需求摄入量 --双方签署保密协议；您可以共享应用程序、目标规格、数量和时间线
可行性与；DFM审查 --我们的工程团队审查图纸，确认切割方法/公差，标记任何设计是否存在制造风险
提案 / 引文 --BOM选项、NRE成本、样品交付周期和目标数量的预算单位定价
原型制作/第一个样品 --通常在规格冻结后10-15个工作日（复杂的工具可能会延长）
样本验证 --您测试光学、机械和可靠性性能；我们提供测试数据和现场/视频工程支持
试运行&；产量确认 --在完成最低起订量承诺之前，进行小批量确认工艺产量
大规模生产 --符合商定的QC/AQL标准、包装和标签
售后支持 --备件（背光、电缆、驱动板）、保修条款和安装/维护的远程工程支持
6.商业条款（典型——按项目确认）
| 项目 | 典型范围 |
|---|---|
| 最小起订量（标准切割尺寸） | 对于之前合格的切割尺寸，最低起订量更低 |
| 最小起订量（新/定制切割尺寸） | 更高的最小起订量，以证明工具/工艺设置的合理性 |
| 付款条件 | 30%至50%的定金（电汇），余款在发货前付清 |
| 保修 | 1年标准；2-3年可应要求提供 |
| 样品费用 | NRE+样品单位成本，通常可计入第一批批量生产订单 |
| 交付周期（批量生产） | 试运行产量验证后确认 |
这些是用于规划目的的代表性条款——最终条款在您的项目报价中得到确认。
7.知识产权保护；排他性
在共享任何图纸或规范之前签署保密协议
未经您的同意，为您的项目开发的工具和切割参数不得重复用于其他客户
讨论选项 设计排他性 或 类别排他性 （例如，不得将您的精确切割尺寸/住房组合转售给您所在地区的竞争对手）以获得合格数量
8.开始
要转到正式的OEM/ODM提案，请分享：
目标应用程序 / 市场（地区、室内/室外、零售/交通/游戏等）
首选合作类型——OEM（您的全规格）或ODM（共同设计）
目标面板尺寸/切割尺寸或外壳图纸（如有）
目标量——样本量+年度预测
任何所需的认证（CE/FCC/RoHS）和目标收货地区
我们的工程和销售团队将在[X]个工作日内回复保密协议、可行性时间表和初步提案。

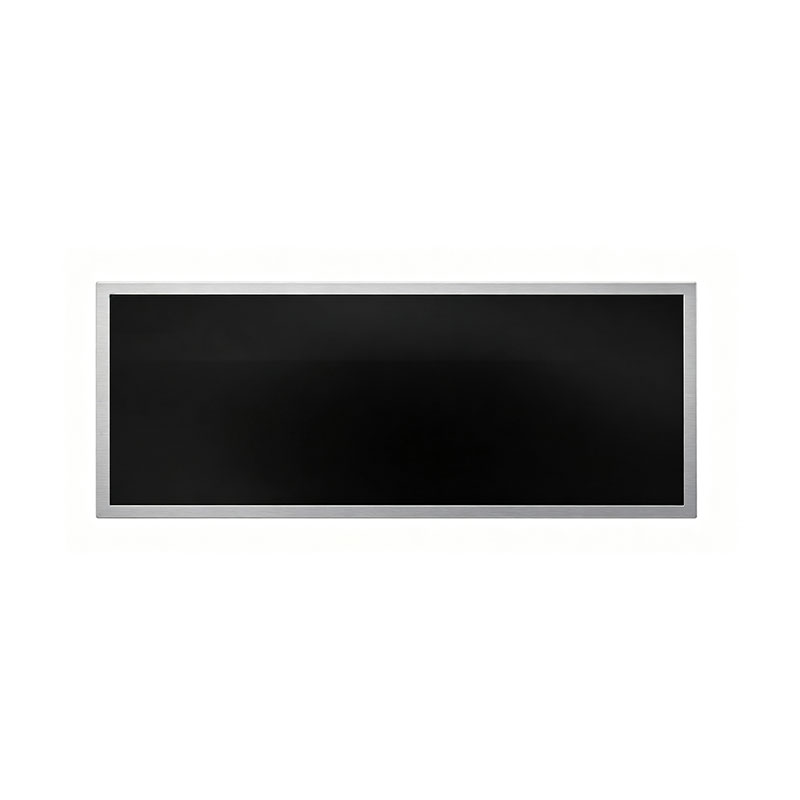

49.5" 用于数字标牌的超宽拉伸LCD模块
OEM/ODM项目的定制切割条显示解决方案
目标受众： 海外采购经理、项目负责人、硬件/显示工程师使用案例： 数字标牌、货架边缘显示器、交通信息屏幕、游戏/自动售货设备、售货亭
1.产品概述
49.5英寸；超宽拉伸液晶模块是一种自定义剪切条类型显示 其源自标准的大尺寸TFT-LCD面板，专为适应传统16:9显示器无法容纳的安装空间而设计。它广泛应用于零售货架展示、交通标志、电梯/大堂信息栏和游戏/自动售货终端顶部装饰条。
| 项目 | 典型规格（按项目确认） |
|---|---|
| 有效区域 | ~1210×340 mm（取决于项目，从母面板上切割） |
| 分辨率 | 3840×1080/1920×540（可配置） |
| 宽高比 | 超宽条形（根据房屋定制） |
| 亮度 | 350–3000尼特（室内至室外阳光可读） |
| 视角 | 178°（H）/178°（V） |
| 接口 | HDMI/VGA/Android板（RK3568或同等产品） |
| 触摸选项 | 电容式触摸，可进行光学粘合 |
我们建议在报价前发送您的目标外壳/切口图（DXF/DWG）和所需的活动区域尺寸，以进行正式的可行性审查。
2.技术流程与；可行性评估
我们明白，这通常是我们的海外合作伙伴在承诺定制切割项目之前提出的第一个问题——以下是我们如何解决这个问题。
2.1切割方法建议
对于 标准公差要求（±0.3–0.5 mm），机械轮切割（划线和断裂）对于批量生产来说通常是足够的，而且更具成本效益。
对于 精密公差、弯曲切口或靠近活动显示区域的切口，我们建议 超快激光切割（UV/皮秒激光），与机械切割相比，这最大限度地减少了微裂纹和热应力。
最终建议取决于目标尺寸、与TFT阵列的切割线距离以及您的公差/外观要求——请分享您的图纸，以便我们的工程团队确认适当的工艺。
2.2电路 / 痕迹清除
在切割之前，我们的工程团队会绘制 栅极/源极驱动器IC和迹线布线 根据您要求的尺寸调整母面板，以确认切割线是否正确 不与有源TFT阵列或COF/驱动器接合区域相交.
在可行性研究阶段，我们需要您提供：
目标切口尺寸（长×宽）和安装公差
参考外壳/机械图纸（DXF/DWG或带基准的二维图纸）
首选面板方向（横向/纵向）和观察侧
任何禁止区域（例如，用于触摸控制器、传感器切口）
2.3边缘处理
切割边缘经过研磨和抛光以控制 边缘碎裂与微裂纹扩展，符合我们的内部边缘质量标准（可应要求提供）。
如果您提供AQL/检验单，边缘平整度和微裂纹验收标准可以与您的进料质量检验（IQC）标准保持一致。
3.可靠性 / 边缘密封保证
3.1密封工艺
切割后，暴露的玻璃边缘会穿过 二次密封工艺 （UV固化边缘分配/边缘涂层），以防止切割边缘的水分进入和液晶泄漏。
沿着切割边缘的整个长度进行密封，控制分配宽度和固化轮廓，以避免侵占有效显示区域。
3.2可靠性测试
切割和密封模块可以满足以下要求 消费级或工业级可靠性标准，具体取决于您的应用环境（请告知预期的工作温度/湿度范围）。
我们可以在类似的切割面板项目上运行和共享数据/报告的典型资格测试包括：
高温/高湿（85°C/85%RH）耐久性试验
热冲击/冷热循环试验
结构跌落试验 （根据您的目标包装/安装配置）
我们很乐意分享 可比拉伸/切割面板项目的测试报告 根据要求提供参考数据——请告知您的目标行业（零售、运输、游戏等），以便我们发送最相关的案例数据。
3.3切割边缘的光学性能
我们的密封和切割过程受到控制，以尽量减少 漏光 和 色偏/Mura 靠近切割边缘。
边缘区域的光学性能（亮度均匀性、泄漏）可以根据您的验收标准进行测量和报告——建议在批量生产签收之前，使用样品单位进行您自己的光学验证。
4.成本、收益 / 前置时间
4.1 NRE / 采样
NRE（工程/工具成本） 对于一个新的定制切割项目，由于面板尺寸、切割复杂性和公差要求而异，请分享您的目标体积和图纸以获得准确的报价。
第一个样品交付周期： 通常 10-15个工作日 一旦确认了切割参数和图纸，就可以开始批量生产（例如20件）。复杂的或首次使用的工具可能会延长这个窗口——我们将在DFM审查后提供一个确定的日期。
4.2大规模生产预期
基于可比的切割面板项目， 预期批量生产产量 取决于工艺和尺寸；在样品验证后，我们将根据您的尺寸和公差分享一个现实的产量范围，而不是一个通用的数字。
最低起订量 因为定制切割的批量生产是针对特定项目的——对于我们之前认证的标准切割尺寸，可以实现更小的最小起订量；新的/复杂的切割可能需要更高的最小起订量来证明工具设置的合理性。我们很乐意根据您的推出量讨论灵活的最小起订量选项。
5.为什么与我们合作
从可行性审查到批量生产的直接工程支持——无需中间商
为欧洲和北美的零售连锁店、运输运营商和游戏/自动售货OEM提供可切割/拉伸面板的经验
参考之前切割面板部署的测试数据和案例研究
灵活的OEM/ODM支持：触摸集成、光学粘合、驱动板定制、外壳协同设计
下一步
要开始正式的可行性审查，请发送给我们：
目标有效区域尺寸和公差
机械/外壳图（首选DXF/DWG）
应用环境（室内/室外、温度范围、预期占空比）
目标数量（样本数量+年度预测）
我们的工程团队将在[X]个工作日内回复可行性评估、推荐的切割方法和预算报价。
注：在最终确定报价之前，应根据您的具体项目图纸和体积确认标记为典型/代表性的数字。联系我们的销售/工程团队，获取项目特定的数据表和测试报告。
