由我们建造。 已为您配置。
HITULCD直接从我们的制造业务中提供LCD模块和显示解决方案，使OEM、集成商和分销商能够直接参与工程、定制和生产。
供应
供应商资格
验证技术规格
| LCD面板参数 | HDMI/控制板规格 | ||
|---|---|---|---|
| 项目 | 详情 | 项目 | 详情 |
| 型号 | P566KVN01.1 | 输入接口 | 需要V by One驱动板（非LVDS） |
| 制造商 | 瀚图佳视 | 电源输入 | 直流12V-5A |
| 对角线尺寸 | 56.6" 切割型拉伸钢筋（65" 面板1/5切割，非原生面板） | OSD密钥 | 取决于V-by-One控制器 |
| 分辨率 | 3840（RGB）×430，8.93:1 | OSD控制 | 取决于V-by-One控制器 |
| 面板类型 | 硅薄膜晶体管液晶显示器 | ||
| 像素排列 | RGB垂直条纹 | ||
| 显示区域（A.A） | 1428.48（宽）×159.96（高）毫米 | ||
| 外形尺寸 | 1451.28（宽）×182.76（高）×27.3（深）毫米 | ||
| 面板重量 | 4.21公斤（型号） | ||
| 表面处理 | 哑光（雾度28%），硬质涂层（3H） | ||
| 对比度 | 4000:1（典型）（透射式） | ||
| 典型亮度 | 700cd/m² | ||
| 响应时间 | 8（典型值）（G到G）毫秒 | ||
| 液晶显示技术 | AMVA3，通常为黑色，透射式 | ||
| 视角 | 89°/89°/89°/89°(Typ.)(CR≥10) | ||
| 查看方向 | 全视角 | ||
| 显示颜色 | 1.07B颜色，73%DCI‑P3 | ||
| 刷新率 | 60Hz | ||
| 背光类型 | WLED，50K小时，带LED驱动器 | ||
| 功耗 | - | ||
| 信号接口 | 51个引脚，0.5毫米V乘1个8通道（非LVDS） | ||
| 供电电压 | 12.0V（典型） | ||
| 触摸屏 | 无触摸功能 | ||
| 应用领域 | 工业设备、数字标牌、车辆显示器 | ||
| 工作温度 | -20~60°C | ||
| 储存温度 | -20~60°C | ||

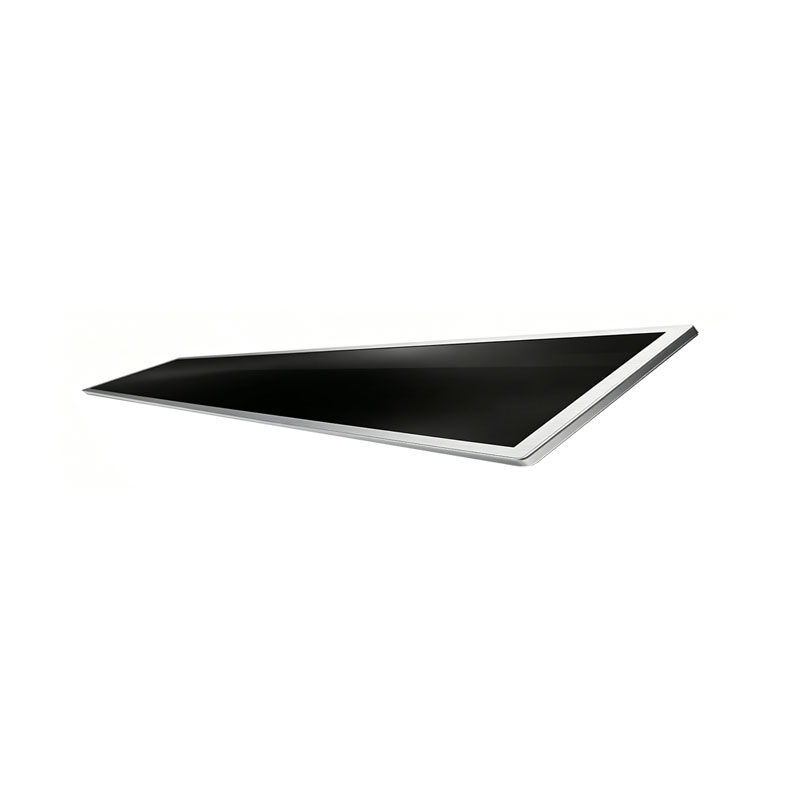

56.6" 定制条形液晶显示器|数字标牌OEM/ODM解决方案
习惯56.6" 数字标牌用条形液晶显示器——OEM/ODM制造商
1.产品概述
56.6" 拉伸条液晶显示器使用超宽纵横比面板（可提供16:4.5/16:1.9选项），专为狭窄、非标准的安装空间而设计，传统的16:9屏幕根本无法适应。不同于；切割”；我们提供通过物理修剪标准LCD制成的面板（这会导致漏光、边缘阴影和产量不一致）原生拉伸面板，交付：
高亮度，1000-3000cd/m²选项，在明亮的环境中阳光可读
LED背光，低功耗，背光寿命≥100000小时
178°/178°宽视角，任何位置颜色一致
多种接口选项：HDMI/DP/DVI/V-by-One
工业级设计，全天候连续运行
工作温度0°C至50°C，适用于半室外环境
这些特性使该产品非常适合需要窄安装占地面积、不间断长期运行、高亮度和广角可见度的商业应用，而不是消费类显示器市场。
2.目标市场
零售货架边缘系统
超市和便利店的货架边缘栏显示器，用于同步定价和促销内容。窄条形状因子是专为货架结构而设计的，目前是拉伸显示器最大的单一应用。
电梯广告网络
安装在电梯轿厢或大厅等候区内的屏幕，安装空间受到门框或窄墙板的限制，这是电梯媒体运营商的标准硬件格式。
轨道交通 / 机场
平台和值机区域信息/寻路屏幕需要超宽格式、长距离可读性和稳定的24/7操作。
加油站 / 便利店结账
广告栏位于收银台上方或燃油泵附近——占地面积小，曝光率高。
品牌展厅 / 旗舰店
用于艺术装置和橱窗展示的定制形状显示器，客户优先考虑外观定制和安装灵活性。
常见线程： 非标准安装空间，需要高亮度和宽视角，无人值守长期运行，以及B2B（非消费者）采购。
3.目标客户概况
| 客户类型 | 核心需求 | 我们如何交付 |
|---|---|---|
| 数字标牌系统集成商 | 定制尺寸/接口/系统，响应式技术支持 | 自定义配置选项+直接工程支持 |
| 广告媒体运营商（电梯网络等） | 批量采购、成本控制、可靠的供应计划 | 扩大生产能力+分层定价 |
| 海外经销商/代理商 | 稳定的OEM工厂，自有品牌支持，全面认证 | 定制标志/包装，支持CE/FCC/RoHS认证 |
| 智能硬件品牌所有者 | 完整的ODM解决方案（主板、系统、外壳） | 安卓媒体播放器解决方案，CMS软件集成 |
| 零售品牌/连锁店 | 小批量取样，快速验证概念 | 最小起订量低，原型制作交付周期短 |
4.我们的OEM/ODM能力
我们是拉伸和成形格式显示器的源制造商，为全球客户提供端到端的定制服务，从面板选择到成品交付：
尺寸定制：全范围29" 至88" 根据您的安装尺寸量身定制的拉伸显示器
亮度/面板定制：室内或半室外使用700-3000cd/m²选项
接口 / 系统定制：仅HDMI显示器配置，或具有CMS远程内容管理的集成Android媒体播放器
住房 / 结构定制：定制外壳颜色、边框宽度、安装支架、防水/防尘等级
自有品牌/品牌：提供定制徽标、启动启动启动画面、包装和手册（白色标签/ODM）
认证支持：协助获得CE、FCC、RoHS和其他出口认证
灵活的最小起订量：可进行抽样验证，批量订单可分层定价
5.为什么与我们合作
工厂直销，无中间商加价
专门针对拉伸显示器的生产线经验，具有一致的产量和交货时间
从概念到成品的完整ODM开发——不仅仅是裸板供应
专门的工程支持，跨海外时区响应
在零售、广告媒体和轨道交通行业拥有良好的业绩记录，并提供选择指导
6.我们如何合作
需求讨论：确认安装尺寸、应用场景、预算和数量
定制方案：接收配置建议和报价
样本验证：用小批量样品验证性能
大规模生产 / 交付：合同签订、生产调度和物流
售后支持：保修范围和持续的技术支持
7.联系我们
无论您是系统集成商、广告媒体运营商，还是寻求可靠OEM/ODM制造合作伙伴的品牌，我们都可以为您的项目提供量身定制的拉伸显示解决方案。
[请求报价] [下载数据表]
此页面已准备好用作独立的网站产品/登录页面。在发布之前，请用贵公司的实际数据替换认证清单、最小起订量和交付周期数据。
56.6" 数字标牌定制拉伸液晶显示器——技术与应用；商业概况
准备用于： 海外工程团队、采购经理、项目负责人产品类别： 定制切割条形LCD模块（超宽格式）应用： 零售货架边缘广告、数字标牌、交通展示、创意/建筑装置
1.产品概述
56.6" 拉伸条LCD是一种定制切割的超宽显示面板，通过将标准TFT-LCD母板修剪成条格式纵横比而生产，而不会牺牲保留观看区域的固有分辨率密度或光学性能。这种构造方法允许买家从面板工厂采购超宽格式（通常为5:1至32:1的纵横比）的标准面板SKU，同时使单位成本远低于新面板尺寸的定制工具。
| 项目 | 规格 |
|---|---|
| 可视区域 | ≈1431×160 mm（定制切割，根据图纸确认） |
| 分辨率 | 高达3840×1080（可配置切割比） |
| 框架/外壳 | 铝挤压框架，钢化玻璃盖 |
| 控制 | 安卓操作系统板，云CMS/USB/LAN WiFi/移动应用 |
| 触摸选项 | 电容式触摸覆盖，可选 |
| 亮度范围 | 500–1500cd/m²（室内/半室外），2000–3000cd/m²（室外，可应要求提供） |
| 样品交付周期 | 10-15个工作日（库存基板）；如果基板需要采购，则需要更长的时间 |
| 生产前置时间 | 4-6周（定制订单），6-8周（批量500+件） |
注：在锁定报价之前，所有尺寸和规格均已根据买方的最终图纸（DWG/DXF）确认。
2.技术流程与；可行性评估
2.1切割方法建议
有两种切割技术可供选择，根据买方的切割线公差和边缘质量要求进行选择：
机械轮切割（划线和断裂）： 成本更低，交付周期更短，是不穿过有源电路迹线的切割线的标准。典型公差±0.3-0.5毫米。
超快激光切割（冷/皮秒激光）： 当切割线靠近栅极/源极驱动电路或TFT阵列边缘时，当必须将微裂纹风险降至最低时，或者当公差要求更严格时（可实现±0.1-0.2 mm），建议使用。激光切割可以产生更清洁的边缘，减少机械应力，但具有更高的NRE和稍长的样品周期。
在根据基板的内部布局审查了买方的目标切割尺寸后，逐一确认了推荐的方法。
2.2电路间隙审查
在最终确定任何切割方案之前，根据要求的切割线检查基板的栅极驱动器IC位置、源极驱动器IC位置，COF/TAB键合区域和有源TFT阵列边界，以确认没有干扰。
为了开始可行性审查，买方需要提供以下信息：
目标可视尺寸和整体公差（DWG/DXF或标注尺寸的PDF格式的图纸）
首选纵横比/分辨率要求
安装方法和安装深度（如果需要外壳集成）
预期亮度/环境（室内、半室外、室外）
取样和批量生产的目标数量
收到后，检查基板的内部电路布局，并在样品生产开始前发出切割线可行性确认。
2.3边缘处理标准
切割后的边缘经过研磨和抛光，以去除锋利的毛刺。边缘平整度和微裂纹控制的标准验收标准：
无可见碎屑>；10倍放大检查下沿切割边缘0.1mm
在标准质量控制取样（AQL 1.0）下，切割线外没有传播的微裂纹
边缘垂直度在DFM（制造设计）阶段商定的面板公差等级内
3.可靠性 / 边缘密封保证
3.1密封工艺
切割后，对暴露的边缘进行二次密封处理，以防止液晶泄漏和水分进入：
UV固化边缘密封剂（沿切割边缘分配/点涂） 是在受控分配下应用的标准方法，以完全覆盖LC层边界而不侵入活动显示区域。
对于更高的环境暴露要求，可以添加二次硅树脂或环氧树脂保形边缘涂层作为第二层阻隔层，可应要求用于室外/半室外项目。
3.2可靠性测试
切割和密封模块符合消费级或工业级标准，具体取决于部署环境（按项目确认）。通常用于切割边缘样品的参考测试项目：
| 测试 | 参考条件 |
|---|---|
| 高温/高湿（双85） | 85°C/85%相对湿度，96-240小时，取决于等级 |
| 高温/低温储存 | -20°C至+60°C（室内级）/-30°C至+70°C（工业级） |
| 热冲击（冷热循环） | -20摄氏度↔ +60°C，≥50次循环 |
| 结构跌落试验 | 根据包装类别，模拟运输搬运 |
在合格的询价后，可以根据NDA共享可比切割面板项目的测试报告和样本数据，因此买方的工程团队可以根据自己的内部可靠性要求进行基准测试。
3.3切割边缘的光学性能
适当密封和接地的边缘应在有效观察区域内没有漏光和可见的色偏（Mura）。边缘区域光学检查（在标准标志视角下进行100%目视检查，辅以暗室条件下的取样）是标准出厂质量控制流程的一部分。在大规模切割开始之前，任何Mura风险都会在DFM阶段进行评估和缓解，而不是在生产后发现。
4.成本、收益 / 前置时间
4.1 NRE / 采样
一次性NRE（非经常性工程）费用适用于新的定制切割尺寸，包括可行性审查、切割夹具/夹具设置和首件检验。根据切割复杂性和切割方法（机械与激光），每个项目都引用了精确的NRE。
第一批样品（典型参考数量：20件）交付周期： 10-15个工作日 从图纸确认开始，假设基板有库存；如果需要基板采购，则需要更长的时间。
4.2批量生产产量 / 最低起订量
在DFM和样品验证阶段之后，每个项目讨论并承诺合格/验证的切割轮廓的预期批量生产产量——产量取决于切割线与电路区域的接近程度、面板尺寸和选择的切割方法。
定制切割纵横比的标准最小起订量：通常需要50个单位及以上的数量来摊销工具/NRE；项目具体最小起订量在报价阶段确认。
批量生产的交付周期： 4-6周 对于标准定制订单， 6-8周 对于500+台的批量订单，在存款前以书面形式确认确切的生产计划。
5.我们需要您提供什么报价
要出具技术可行性确认书和正式报价，请提供：
目标可视尺寸+公差（首选图纸：DWG/DXF或标注尺寸的PDF）
目标分辨率/纵横比
环境（室内/半室外/室外）和亮度要求
触摸要求（是/否，类型）
样品数量和批量生产预测数量
所需的可靠性测试标准（消费级或工业级）（如已知）
目标认证要求（如有）（CE、FCC、RoHS等）
所有商业条款——定价、交付周期、最小起订量、付款条件——在要求任何押金之前，都会在正式报价上以书面形式确认。
本文件为技术参考摘要。最终规格、测试数据和商业条款在图纸审查后根据每个项目进行确认，并以签署的报价为准。
