由我们建造。 已为您配置。
HITULCD直接从我们的制造业务中提供LCD模块和显示解决方案，使OEM、集成商和分销商能够直接参与工程、定制和生产。
供应
供应商资格
验证技术规格
| LCD面板参数 | HDMI/控制板规格 | ||
|---|---|---|---|
| 项目 | 详情 | 项目 | 详情 |
| 型号 | DV585XTB-NV0（离岸开放式电池，无背光） | 输入接口 | 需要特殊的CEDS驱动板（不是LVDS/V-by-One） |
| 制造商 | 瀚图佳视 | 电源输入 | 直流12V-5A |
| 对角线尺寸 | 58.4" FOB开孔原生拉伸杆 | OSD密钥 | N/A（取决于驱动板） |
| 分辨率 | 3840（RGB）×1080高清，3.56:1 | OSD控制 | N/A（取决于驱动板） |
| 面板类型 | a硅TFT液晶显示器，FOB开孔式（玻璃+COF IC，无背光） | ||
| 像素排列 | RGB垂直条纹 | ||
| 显示区域（A.A） | 1413.48（宽）×386.76（高）毫米 | ||
| FOB玻璃轮廓 | 1440.48（宽）×416.76（高）×1.34（深）毫米 | ||
| LCM外形尺寸（估计） | 1440.48（宽）×416.76（高）×24~30（深）毫米（带定制背光） | ||
| 基底厚度 | 0.50+0.50毫米 | ||
| 面板重量 | 1.72公斤（典型，玻璃离岸价）；LCM重量（估计）：4.2~4.8公斤 | ||
| 表面处理 | 哑光（雾度1%），硬质涂层（3H） | ||
| 对比度 | 1200:1（典型）（透射式） | ||
| 透射率 | 5.1%（典型值）（带偏振器） | ||
| 典型亮度 | 1000cd/m² | ||
| 响应时间 | 8（典型）（G至G）毫秒 | ||
| 液晶显示技术 | ADS，通常为黑色，透射式 | ||
| 视角 | 89°/89°/89°/89°(Typ.)(CR≥10) | ||
| 查看方向 | 全视角 | ||
| 显示颜色 | 1.07B色，96%sRGB | ||
| 刷新率 | 60Hz | ||
| 背光类型 | 不包括（离岸价）；定制WLED 50K小时（估计，需要外部驱动程序） | ||
| 驱动器IC | COF键合，12源芯片 | ||
| 功耗 | TBD（取决于定制背光组件） | ||
| 信号接口 | 51个引脚，0.5 mm CEDS专有接口（非LVDS/V by One） | ||
| 供电电压 | 12.0V（典型） | ||
| 触摸屏 | 无触摸功能 | ||
| 应用领域 | 数字标牌（仅适用于定制LCM组件） | ||
| 工作温度 | 0~50°C | ||
| 储存温度 | -20~60°C | ||
OEM/ODM服务--58.4" 条形拉伸显示模块
为什么选择海外品牌；系统集成商选择定制切割合作伙伴
准备对象：海外显示品牌/系统集成商/数字标牌项目业主
1.市场背景
条形（拉伸）显示器是商业数字标牌中增长最快的部分之一，这是由零售货架边缘、交通标牌、电梯媒体和建筑应用中对非标准纵横比的需求驱动的，在这些应用中，标准的16:9面板根本不适合空间。由于这些尺寸不是原生面板产品，因此当今市场上的每一种条形显示器都是品牌和制造合作伙伴之间定制切割+OEM/ODM关系的结果。
这为海外客户创造了两种不同的采购需求：
品牌和集成商 需要一个合作伙伴，能够将规格（尺寸、纵横比、亮度、接口）转化为可制造、可靠的产品，而无需在内部管理面板采购、切割、密封和可靠性验证。
分销商和转售商需要经过验证的切割尺寸（如58.4" ）的自有品牌选项来建立自己品牌的目录；D投资。
我们的OEM/ODM计划旨在为这两者提供服务。
2.我们提供什么
OEM（您的品牌，我们的制造）
外壳、包装和OSD/后备箱标志上的自有品牌
客户指定的接口板、连接器或控制器（安卓板、媒体播放器、触摸屏等）
定制边框颜色、安装支架或外壳，以匹配您的产品线
您的零件编号和文档格式
ODM（从规格到成品）
从您的目标尺寸、纵横比或安装限制开始，提供全面的设计支持
面板/捐赠者来源、切割方法选择和可行性工程（见我们的技术流程文件）
根据合规性文件的测试报告，对所需等级（消费者/工业）进行可靠性测试
机箱的结构设计、热管理和特定机柜的电缆布线
选择共同开发目前不在我们标准目录中的新切割尺寸
3.为什么这对条形显示器特别重要
与标准尺寸的面板不同，条形显示器要求制造商在；标准产品”；甚至存在。这意味着OEM/ODM不是该类别的附加服务；这实际上就是产品的制造方式。选择具有内部切割、密封和测试能力的合作伙伴（而不是分包切割步骤的合作伙伴）直接影响：
一致性 跨生产批次（切割公差、边缘Mura控制）
速度 从规格到样品（无第三方切割队列）
知识产权保护 --您的目标尺寸和切割设计不会与外部切割供应商共享
问责 对于可靠性测试结果，因为切割面板的同一团队也会对其进行验证
4.典型的OEM/ODM参与流程
| 阶段 | 发生了什么 |
|---|---|
| 1.规格摄入 | 您可以共享目标大小、纵横比、界面、亮度、环境和音量 |
| 2.可行性审查 | 我们确认切割方法、公差，并标记任何电路/迹线冲突 |
| 3.报价 | NRE、样品交付周期和目标最小起订量的单价 |
| 4.样品构建 | 制造首批样品（典型约20件）并进行可靠性测试 |
| 5.样品审批 | 您根据自己的质量控制/可靠性标准进行验证 |
| 6.批量生产 | 按照约定的产量和交货时间表进行生产 |
5.开始OEM/ODM讨论的最低要求
目标尺寸/纵横比，或您正在设计的空间约束
亮度、观看环境（室内/室外）和工作温度范围
接口/控制器要求（独立Android、外部PC、触摸屏等）
品牌要求（徽标、外壳颜色、包装）
预计样品和年产量
我们与这两个品牌合作，共同打造新的定制尺寸，并与希望将我们的标准58.4" 自有品牌的分销商合作；切。分享您的需求，我们将建议最有效的途径——标准切割+自有品牌，或完全定制ODM。

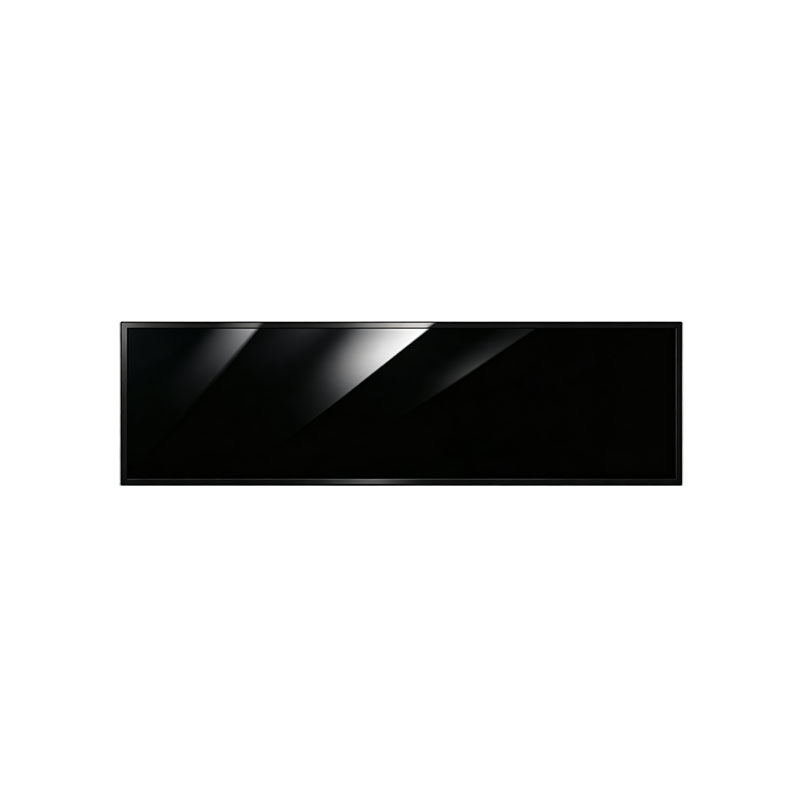

58.4" 条形拉伸显示模块
技术 / 商业显示器制造商采购指南
准备对象：海外工程师/采购经理/项目负责人
1.产品概述
58.4" 条形（拉伸）显示模块是通过精确切割一个标准的58" 显示器来生产的；/65" UHD开放式液晶面板采用超宽纵横比格式，是数字标牌、交通信息板、货架边缘广告和建筑媒体墙的理想选择。
| 项目 | 参考规范 |
|---|---|
| 活动大小 | 58.4" （对角线） |
| 捐助者小组 | 58" /65" UHD（3840×2160）开孔 |
| 切削比 | 可配置——可根据要求提供1/2、1/3、1/4切割 |
| 宽高比 | 自定义（例如，16:4.5、16:6、16:9拉伸变体） |
| 接口 | LVDS/eDP（根据原始面板规格） |
| 亮度 | 按捐助者小组基准；HB选项可用 |
| 应用 | 数字标牌、交通显示器、零售货架边缘、控制室 |
注意：根据所选的供体面板模型，每个项目都会确认精确的分辨率、亮度和尺寸规格——请分享您的目标应用和安装限制，以获得量身定制的规格表。
2.切割工艺与；可行性评估
2.1切割方法
我们提供两种经过验证的切割方法，根据切割线位置和客户公差要求进行选择：
机械轮（划线和断裂）切割 --成本效益高，适用于沿非活性玻璃边缘直线切割，标准公差为±0.2-0.3mm。
超快激光切割（皮秒/飞秒） --优选用于更靠近有效显示区域的切割或微裂纹控制和边缘强度至关重要的切割（公差可保持在±0.1mm或更严格）。
我们的工程团队将在审查您的目标切割线相对于面板活动区域的位置后，推荐适当的方法。
2.2电路 / 避免追踪
在确认任何切割可行性之前，我们需要客户提供以下信息（如果我们提供，我们将从捐赠者小组中提取）：
面板型号和完整数据表
栅极/源极驱动器IC和COF/COG键合区域布局
TFT阵列边界和有源区（AA）坐标
目标切割尺寸和所需公差
我们的团队将拟议的切割线与栅极/源极迹线布线和TFT阵列进行交叉检查，以确认对有源电路没有干扰，并在报价前标记任何冲突。
2.3边缘处理标准
根据以下基线标准（可根据客户的可靠性要求进行调整）在显微镜下检查切割后的边缘：
边缘平整度：控制在标准倒角/磨削公差范围内
微裂纹深度：限制在规定的最大值（通过边缘检查取样验证）
边缘处理：在密封之前进行精细研磨+抛光，以去除碎屑和应力点
3.可靠性 / 边缘密封
3.1密封工艺
为了防止液晶泄漏和切割边缘的水分进入，我们采用了二次密封工艺——通常 UV固化分配密封剂 根据应用环境（室内与室外/高湿度）有时与二次防潮涂层结合。
3.2可靠性测试
切割模块通过标准可靠性协议进行验证，测试级别（消费级或工业级）根据最终用途应用进行选择：
| 测试 | 典型条件 |
|---|---|
| 高温/高湿（双85） | 85°C/85%相对湿度，240-500小时（每级） |
| 高温/低温储存 | -20°C至60°C循环 |
| 热冲击 | -20摄氏度↔ 60°C，多次循环 |
| 结构跌落试验 | 根据包装/模块规格 |
在NDA/RFQ参与后，我们可以共享来自可比切割项目的测试报告和基准数据。
3.3密封后的光学性能
边缘相邻的Mura风险（漏光、切割线附近的颜色偏移）通过切割精度+密封剂选择+背光/光学膜修整工艺的组合来控制。边缘检查是标准出货质量控制的一部分，在样品批准期间与客户共同确定验收标准。
4.成本、收益 / 前置时间
| 项目 | 典型范围* |
|---|---|
| NRE（工具/工程设置） | 根据切割复杂性和面板采购按项目报价 |
| 样品交付周期（≈20件） | 可行性审查后确认——通常在设计冻结后几周内 |
| 预期批量生产产量 | 取决于切割线的复杂性和公差要求；基于可比项目历史共享 |
| 最小起订量（批量生产） | 取决于项目，与捐助者小组的采购量挂钩 |
*在对您的目标规格、切割位置和体积预测进行技术审查后，将提供确切的数字——请通过RFQ提交您的图纸/规格请求，以获得正式报价。
5.我们需要您提供什么
要发布可行性评估和正式报价，请提供：
目标模块尺寸、纵横比和公差要求
供体面板型号（如有指定）或目标分辨率/亮度
应用环境（室内/室外、温度范围、预期寿命）
所需可靠性测试级别（消费者/工业）
预计年需求量和样品数量
本文档是一般技术能力概述。最终规格、测试数据和定价在技术审查后按项目确认。
