由我们建造。 已为您配置。
HITULCD直接从我们的制造业务中提供LCD模块和显示解决方案，使OEM、集成商和分销商能够直接参与工程、定制和生产。
供应
供应商资格
验证技术规格
| LCD面板参数 | HDMI/控制板规格 | ||
|---|---|---|---|
| 项目 | 详情 | 项目 | 详情 |
| 型号 | P584KVN02.1 | 输入接口 | 需要V by One HBR2（5.4G/通道）驱动板（非LVDS/eDP） |
| 制造商 | 瀚图佳视 | 电源输入 | DC 12V‑12A（高亮度高功率） |
| 对角线尺寸 | 58.4" 切割型拉伸钢筋（65" 面板1/2切割，非原生面板） | OSD密钥 | 取决于V by One HBR2控制器 |
| 分辨率 | 3840（RGB）×1080高清，3.56:1 | OSD控制 | 取决于V by One HBR2控制器 |
| 面板类型 | 硅薄膜晶体管液晶显示器 | ||
| 像素排列 | RGB垂直条纹 | ||
| 显示区域（A.A） | 1428.48（宽）×401.76（高）毫米 | ||
| 外形尺寸 | 1456.28（宽）×429.56（高）×61.3（深）毫米 | ||
| 面板重量 | 9.20公斤（型号） | ||
| 表面处理 | 哑光（雾度25%），硬质涂层（3H） | ||
| 对比度 | 5000:1（典型）（透射式） | ||
| 典型亮度 | 2500cd/m² | ||
| 响应时间 | 8（典型值）（G到G）毫秒 | ||
| 液晶显示技术 | AMVA3，通常为黑色，透射式 | ||
| 视角 | 89°/89°/89°/89°(Typ.)(CR≥10) | ||
| 查看方向 | 全视角 | ||
| 显示颜色 | 1.07B颜色，74%DCI‑P3 | ||
| 刷新率 | 60Hz | ||
| 背光类型 | WLED，50K小时，带LED驱动器 | ||
| 功耗 | - | ||
| 信号接口 | 51个引脚，0.5毫米V乘1个8通道HBR2（5.4G/通道）（非LVDS/eDP） | ||
| 供电电压 | 12.0V（典型） | ||
| 触摸屏 | 无触摸功能 | ||
| 应用领域 | 工业设备、数字标牌、半户外显示器 | ||
| 工作温度 | -25~60°C | ||
| 储存温度 | -25~60°C | ||
| 重要备注 | 采用V by One HBR2（5.4G/通道）高速接口；常规的V by One/LVDS/eDP控制器可能不兼容，必须使用支持HBR2的特殊驱动板。它是切割式面板（65" 电视面板1/2切割），不是原生拉伸杆面板。2500cd/m²高亮度，请专注于电源 / 热设计。与P584KVN01.0/01.1相比：亮度更高，雾度25%，厚度61.3mm，DCI-P3色域74%。 | ||
OEM/ODM市场分析；伙伴关系简介
58.4" 用于商业和工业的条形液晶模块；工业设备
为：海外品牌所有者、系统集成商和项目经理评估OEM/ODM合作伙伴的拉伸条形显示器集成做好准备。
1.市场背景
拉伸条/超宽LCD细分市场位于更广泛的商业数字标牌显示市场内，随着零售、交通和酒店运营商将标准16:9显示器无法容纳的空间数字化，该市场将继续扩大。第三方行业覆盖率估计，2021年至2026年间，商业大幅面显示标牌市场增长了约29亿美元，复合年增长率接近4.8%，这得益于持续的显示技术创新和数字标牌在商业应用中的广泛采用。
在这个更广阔的市场中，拉伸/条形显示器占据了一个特定的细分市场：随着数字标牌的成熟，OEM设计师和集成商越来越需要适合定制、狭长空间的屏幕，而不是标准的矩形形状——这一类别历来尺寸有限，与主流显示器相比价格更高。这种差距正是OEM/ODM参与增加最大价值的地方：品牌所有者和集成商不能简单地购买他们需要的尺寸和界面的现成形状——必须有人为他们设计。
其中58.4" 条形液晶显示器需求集中：
零售货架边缘和顶部标牌
交通信息栏（公共汽车、铁路、站台顶板）
自助服务亭/票务/售票处标题显示
控制室和NOC状态栏
酒店菜单板和大堂信息栏
2.为什么这类买家选择OEM/ODM而不是现成的
| 驾驶员 | 解释 |
|---|---|
| 非标准安装腔 | 大多数终端应用（售货亭、货架、运输面板）都是围绕一个固定的腔体设计的；如果不进行定制切割或更换表圈，原板尺寸很少适合。 |
| 品牌差异化 | 集成商和系统厂商品牌需要自己的型号、边框设计和品牌，而不是其他SKU的经销商。 |
| 加快上市时间 | 与已经拥有条形LCD工具和切割能力的制造商合作，比从头开始开发面板供应链要快。 |
| 总成本控制 | OEM/ODM采购避免了向第三方集成商层支付利润，尤其是在批量方面。 |
| 长期供应保障 | 有多年推出计划的买家（交通部门、零售连锁店）需要一个能够保证组件连续性的制造合作伙伴，而不是一个一次性的经纪人。 |
3.OEM与ODM——哪种模式适合您的项目
| OEM（原始设备制造商） | ODM（原始设计制造商） | |
|---|---|---|
| 您提供 | 您自己的机械/电气设计，或详细的规格和图纸 | 性能简介和目标用例；我们负责设计 |
| 我们提供 | 根据您的规格进行制造，包括定制切割、密封和测试 | 完全的设计所有权——面板选择、切割布局、驱动板、机械外壳和品牌 |
| 最适合 | 拥有内部硬件工程团队和现有外壳设计的买家 | 想要一个现成的品牌产品而不需要承担设计开销的买家 |
| 知识产权所有权 | 与买方共同完成买方提供的设计 | 通常按项目共享/协商；买方保留品牌权 |
| 典型客户 | 系统集成商、拥有现有产品线的OEM设备品牌 | 首次进入该类别的分销商、VAR和品牌所有者 |
我们的许多海外合作伙伴实际上都在经营 混合模型：他们拥有机械外壳设计，并依靠我们进行显示工程（面板切割、密封、驱动板和EMC/可靠性鉴定）----这是58.4" 最常见的结构；特别是条形图，因为切割和密封技术是最难在内部复制的部分。
4.我们的OEM/ODM服务涵盖了该产品线的哪些内容
| 定制专区 | 可用选项 |
|---|---|
| 面板尺寸/切割线 | 标准58.4" 或根据您的外壳定制切割有效区域，但须经过电路间隙可行性审查 |
| 盖透镜/边框 | 盖板玻璃厚度、防眩光/AG或防反射涂层、定制边框颜色和安装孔图案 |
| 驱动板 / 接口 | HDMI/DVI-D/DisplayPort输入板选择；自定义EDID/定时，以匹配您的媒体播放器或SoC |
| 固件/OSD品牌 | 自定义开机标志、OSD菜单语言/品牌、根据要求提供RS232/RS485控制协议 |
| 安装 | VESA图案选择，开放式框架或壁挂式机箱 |
| 包装与；标注 | 您品牌下的自有标签纸箱、条形码/标签格式和文件集（数据表、测试报告、COC） |
| 认证支持 | 测试数据和文件，以支持您的CE/FCC/UCCA备案，其中显示器是您最终产品的子组件 |
5.典型的OEM/ODM参与流程
需求摄入 --应用程序、目标尺寸/空腔图、界面、体积预测
可行性与；DFM审查 --切割/电路间隙检查（如果定制尺寸）、驱动板匹配、机械配合审查
引文 --NRE、样品交付周期、规定最低起订量等级的单价
采样 --用于验证和可靠性测试的首件样品（典型的小批量）
设计确认 / 工具 --样品签收后，表圈/夹具工具发布
试运行 / 资格 --试运行机组的环境/可靠性测试
大规模生产 --按约定的质量控制检查和报告节奏安排生产
6.海外买家的风险考虑因素——以及如何应对
规模上的质量一致性： 在完全承诺最低起订量之前进行试运行资格认证，并符合商定的AQL检验标准。
IP和设计保护： 共享图纸前的保密协议；OEM/ODM协议中定义的工具所有权条款。
沟通与；时区： 专门的项目联系人和记录的审查里程碑，以避免异步通信造成的延误。
组件连续性： 提前确认多年推出项目的面板/驱动板采购交付周期。
顺从： 尽早提供底层测试数据，这样您的合规团队就不会在项目后期等待文档。
7.总结
58.4" 条形LCD格式属于以下类别现成的采购很少符合实际的腔体或品牌要求 --使OEM/ODM成为严肃集成商和品牌所有者的默认路径，而不是边缘案例。正确的合作伙伴选择主要取决于你的团队想要拥有多少机械/电气设计：
选择 原始设备制造商 如果你已经有了机械设计，需要可靠的制造+定制切割/密封执行。
选择 原始设计制造商 如果你想要一个品牌化的、随时可以集成的产品，而不需要承担显示工程的开销。
下一步： 分享您的目标腔体尺寸（或要替换的现有面板）、接口要求和估计的年体积，我们将返回可行性评估以及NRE和样品交付周期估计。
来源：第三方数字标牌行业新闻报道中引用的市场增长数据（如DigitalSignageToday、BusinessWire行业研究摘要）。这些是对更广泛的商业标牌显示市场的定向行业估计，而不是针对特定酒吧或公司的预测，应该被视为背景，而不是类别性能的保证。
58.4" 用于商业和工业的条形液晶模块；工业设备
超宽拉伸条形显示器|定制切割TFT技术|阳光可读
准备对象：海外工程团队、采购经理 / 项目负责人评估用于嵌入式/OEM集成的定制条形LCD模块。
1.产品概述

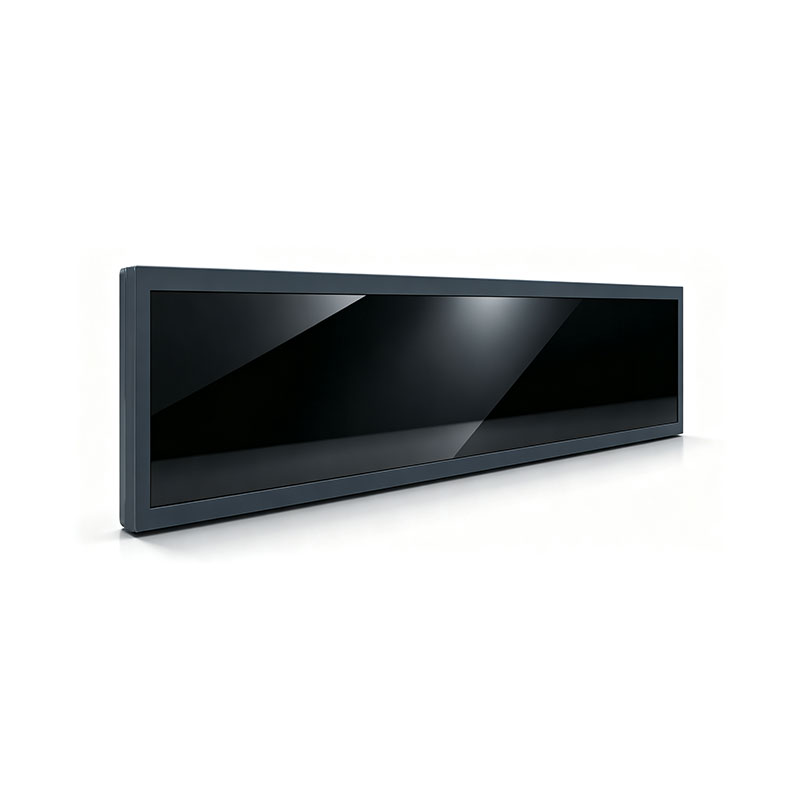

58.4" Bar LCD Module是一种超宽、薄型TFT显示器，专为嵌入式集成到数字标牌货架、电梯/交通信息面板、自助服务亭、自动售货机和控制室状态栏等商业设备中而设计。其拉伸的纵横比提供了一个长而窄的观看区域，适合标准16:9面板无法企及的空间，而不会牺牲亮度、对比度或长期可靠性。
该模块可以作为 标准条形格式面板 或作为a 定制切割面板 源自更大的母玻璃TFT阵列，使我们能够将非标准尺寸与您的机械外壳相匹配。
2.关键规格
⚠️ 读者须知：以下数值反映了58.4英寸的标准性能等级；该产品系列中的条形TFT模块。请索取我们签署的数据表/样品，以获取确切的生产规格，因为亮度、界面和机械公差可以根据您的项目进行调整。
| 参数 | 典型值 |
|---|---|
| 屏幕尺寸 | 58.4" |
| 有效面积（H×V） | 1428.5毫米×401.8毫米 |
| 宽高比 | ~16:4.5（超宽拉伸） |
| 分辨率 | 3840 × 1080 |
| 亮度 | 1000–1200 cd/m²（阳光可读选项） |
| 对比度 | ≥ 5000:1 |
| 视角 | 178°（H）/178°（V） |
| 背光 | LED，MTBF≥100000小时 |
| 面板/输入接口 | V-by-One，带DVI-D/HDMI/DisplayPort输入板选项 |
| 工作温度 | 0°C~50°C（可应要求提供扩展温度版本） |
| 储存温度 | -20°C~60°C |
| 电源输入 | 直流24V |
3.定制切割能力（适用于非标准棒材尺寸）
我们的许多海外合作伙伴不需要库存尺寸，他们需要切割面板以匹配现有的机械腔或替换传统的拉伸显示器。我们支持 从标准TFT母玻璃切割精密面板 作为一项工程服务，解决客户团队最常提出的问题：
3.1切割工艺 / 可行性
切割方法： 根据玻璃厚度、切割线位置和公差要求进行选择——机械轮划线（成本效益高，标准公差）或超快激光切割（公差更紧，边缘更清洁，切割线微裂纹风险更低）。
电路间隙检查： 在报价之前，我们将拟议的切割线与栅极/源极迹线布线和有源TFT阵列进行对比，以确认没有功能电路中断。
我们需要您提供哪些信息来评估可行性： 原始面板的型号或全尺寸/CAD图纸、所需的最终有效面积以及相对于面板驱动器IC/FPC的目标切割线位置。
边缘质量标准： 切割后的边缘平整度和微裂纹控制保持在密封前通过微观边缘检查验证的内部质量控制限值内。
3.2可靠性 / 边缘密封
密封工艺： 沿着切割边缘施加二次边缘密封步骤（UV固化点胶，根据面板结构提供替代树脂密封），以防止水分进入和液晶泄漏。
可靠性验证： 切割模块可以根据标准的消费者或工业级可靠性协议进行鉴定，包括双85（85°C/85%RH）高温/湿度浸泡、热冲击循环和机械跌落测试。NDA提供了之前切割项目的基准数据供您参考。
密封后的光学性能： 装运前，作为最终质量控制的一部分，检查边缘区域是否漏光和色偏（Mura）。
3.3成本、收益 / 前置时间
NRE（工程设置）： 项目相关——在审查目标尺寸和图纸后确定范围；我们将在第一个样品交付周期的同时引用这一点。
第一个样品（典型数量：20件）： 可行性审查后确认的交付周期——通常为几周，具体取决于切割方法和密封/测试范围。
批量生产产量： 根据我们可比切割项目的生产历史，一旦审查了确切的切割几何形状，就会共享产量范围。
MOQ： 可用于标准和定制切割配置——请与我们联系，告知您的目标产量，以获得量身定制的报价。
4.典型应用
零售货架边缘和数字标牌显示器
电梯、地铁 / 交通信息栏
自助服务亭和自动售货机
控制室/NOC状态和KPI栏
前台和大堂信息显示
5.为什么与我们合作
工程优先报价 --每个定制切割询价都始于电路/可行性审查，而不仅仅是报价。
记录的可靠性数据 --可用于先前切割项目的环境和跌落测试基准。
灵活的界面集成 --HDMI/DVI-D/DisplayPort输入板，以匹配您现有的系统架构。
可从原型扩展到批量生产 --从样品支持到生产最小起订量。
6.下一步
要收到正式报价和可行性评估，请分享：
目标应用程序 / 外壳图纸（或原始面板模型，如果替换现有显示器）
所需的有效区域/切割线尺寸和公差
所需接口（HDMI/DVI-D/DP）和亮度级别
预计年交易量
联系我们的工程团队，开始您的可行性审查，并获得样品交付时间 / NRE报价。
免责声明：第2节中的规格是此显示类的参考值，应在下单前根据最终签署的数据表进行确认。
了解条款 在你询问之前。
|
01-装运条款
国际贸易术语解释通则可用
工厂交货
工厂交货——从我们工厂提货
离岸价
船上免费——海运最常见
到岸价
成本、保险 / 运费——到您的港口
|
02--最低订单量
最小起订量：1台
适用于标准规格。定制亮度、切割或边框可以调整最小起订量，在报价时确认。 批量订购前可提供样品单位
|
03--支付保护
多种安全方法
|
一个真正的工厂。 可公开验证。
|
法定公司名称
深圳市韩图佳实科技有限公司。
|
统一社会信用代码
914403003060684446b
|
|
法定代表人
陈赟
|
注册资本
200万元
|
|
成立
2014年5月23日 （运营11+年）
|
经营状况
● 活动/运行中
|
|
注册工厂地址
中国广东省深圳市龙华区大浪街道华宁路港深创新园B栋
|
|
联系HITULCD
我们将在24小时内通过电子邮件回复。如果您想通过WhatsApp或电话讨论细节，请在您的消息中留下首选的时间和联系方式——我们绝不会在未经通知的情况下给您打电话。
相关解决方案
本产品适用于以下行业应用场景
