验证技术规格
| LCD面板参数 | HDMI/控制板规格 | ||
|---|---|---|---|
| 项目 | 详情 | 项目 | 详情 |
| 型号 | LD860DBN‑UJA1 | 输入接口 | 需要V by One驱动板（非LVDS） |
| 制造商 | 瀚图佳视 | 电源输入 | 直流12V-5A |
| 对角线尺寸 | 86.0" 原生拉伸杆（非切割面板） | OSD密钥 | 取决于V-by-One控制器 |
| 分辨率 | 3840（RGB）×600，6.4:1 | OSD控制 | 取决于V-by-One控制器 |
| 面板类型 | 硅薄膜晶体管液晶显示器 | ||
| 像素排列 | RGB垂直条纹 | ||
| 显示区域（A.A） | 2148.48（宽）×335.7（高）毫米 | ||
| 外形尺寸 | 2158.3（宽）×348.5（高）×82.2（深）毫米 | ||
| 面板重量 | 15.04公斤（型号） | ||
| 表面处理 | 哑光（雾度10%），硬质涂层（3H） | ||
| 对比度 | 1100:1（典型）（透射式） | ||
| 典型亮度 | 500cd/m² | ||
| 响应时间 | 8（典型）（G至G）毫秒 | ||
| 液晶显示技术 | IPS，通常为黑色，透射式 | ||
| 视角 | 89°/89°/89℃/89°（最小）（CR≥10） | ||
| 查看方向 | 全视角 | ||
| 显示颜色 | 1.07B色，98%sRGB | ||
| 刷新率 | 60Hz | ||
| 背光类型 | WLED，50K小时，带LED驱动器 | ||
| 功耗 | - | ||
| 信号接口 | 51个引脚，0.5毫米V乘1个8通道（非LVDS） | ||
| 供电电压 | 12.0V（典型） | ||
| 触摸屏 | 无触摸功能 | ||
| 应用领域 | 工业设备、数字标牌 | ||
| 工作温度 | 0~50°C | ||
| 储存温度 | -20~60°C | ||
OEM/ODM服务
用于数字标牌、交通和电子商务的定制超宽LCD模块；零售集成商
1.为什么这个市场正在转向OEM/ODM采购
标准平板制造商按照一组固定的纵横比（16:9、21:9、32:9）制造。但越来越多的现实世界设施——电梯头、交通门板、货架边缘标牌、售票亭头、控制室条形显示器——需要 窄而细长的外形尺寸没有一家玻璃母厂是本土生产的。这一差距正是精密切割的结果；拉伸杆；LCD模块的存在是为了填补空白，这就是为什么即使在更广泛的专业显示器市场整体经历了较慢的周期时，这一类别也成为了一个稳定增长的利基市场。
对这一细分市场的独立市场研究显示了同样的模式：这是一个相对较小但快速增长的类别，较少受到单位产量的驱动，更多地受到标牌集成商、运输原始设备制造商和零售灯具制造商的设计赢款的驱动，他们需要一个形状适合的显示器 他们的外壳——而不是相反。这种结构性需求使OEM/ODM成为这里的自然采购模式，而不是购买现成的成品显示器：品牌所有者和集成商不希望；拉伸屏幕，”；他们想要的他们的 屏幕，大小为 他们的 住房，品牌 他们的 徽标，并已验证 他们的 可靠性条。
这对您作为买家意味着什么：
如果您构建标牌硬件、信息亭、电梯控制面板或交通显示器，您很可能是该产品类别的目标OEM客户，而不是成品显示器的最终零售买家。
适合这一市场的商业模式更接近于；组件+工程伙伴关系；比；目录购买。&“；
2.OEM与ODM——哪种模式适合您的项目？
| OEM（原始设备制造商） | ODM（原始设计制造） | |
|---|---|---|
| 您提供 | 您自己的尺寸规格、机械图纸和性能目标 | 一般应用需求；我们提出设计 |
| 我们提供 | 根据您的零件号/品牌，完全按照您的规格构建的模块 | 现成或接近现成的设计，为您量身定制和品牌化 |
| 最适合 | 需要制造合作伙伴的拥有内部显示工程的公司 | 那些希望拥有经过验证的外形而不从头开始设计的公司 |
| 设计所有权 | 你的 | 共享/供应商参考设计，定制 |
| 典型交付周期 | 首次切割时间更长（DFM+采样），重复订单速度更快 | 更短，因为参考设计已经存在 |
此类别中的大多数客户都是从 原始设计制造商 （使用我们现有的切割尺寸或接近的变体之一）并迁移到完全 原始设备制造商 一旦产量证明完全定制切割和专用工具/夹具是合理的。
3.什么可以定制
切割尺寸 / 宽高比 --可从可用母玻璃尺寸导出的任何条形比例
亮度 --通过高亮度阳光可读背光重新设计标准室内亮度
接口 --LVDS、V-by-One、HDMI/DP驱动板集成
安装 / 机械的 --开放式单元，用于您自己的住房，或根据您的图纸提供带框架/支架的全套套件
触摸集成 --电容式触摸叠加键合，应用程序需要交互性
化妆品/品牌 --表圈表面处理、丝网印刷徽标、定制包装和标签
固件/OSD （板级工具包）——自定义启动标志、输入源默认值、控制协议
4.OEM/ODM业务通常如何运作
查询&；NDA（可选） --您可以分享您的目标维度、应用程序和数量预期；如果需要，可以在交换图纸之前签署保密协议。
DFM可行性审查 --我们的工程团队根据源面板的电路布局（栅极/源极布线、TFT阵列）检查您要求的切割线，以确认尺寸是可以实现的，并相应地建议机械切割或激光切割。
引文 --NRE、样品交付周期、目标最小起订量的单价和预期的批量生产产量是一起报价的，而不是零碎报价。
采样 --首件样品（通常是小批量，例如约20个单位）被构建并发送给您进行验证，包括您自己的环境或机械测试（如果需要）。
可靠性签收 --在锁定批量生产工具之前，对切割边缘密封、湿度/热测试和跌落测试结果进行审查和同意。
大规模生产 / 品牌化 --这些单元是根据您的零件号、品牌、包装和任何自定义固件/OSD应用而构建的。
持续供应 --重复订单会违反锁定的规范，由于DFM和工具已经过验证，因此周转速度比第一篇文章更快。
5.这是给谁的
标识 / 售货亭制造商 需要一个与现有底盘形状一致的显示器
运输原始设备制造商 （公共汽车、铁路、电梯）将信息栏整合到固定的建筑空间中
零售固定装置 / 货架系统制造商 在其产品线中添加货架边缘或标题显示
系统集成商 交付交钥匙标牌或控制室项目，需要组件合作伙伴，而不是成品零售显示器
6.入门
要确定OEM/ODM计划的范围，请分享：
目标应用和安装环境
尺寸/纵横比要求（或您试图匹配或替换的现有参考产品）
预计样品数量和年产量
品牌和包装要求
您的最终客户要求的任何可靠性或认证标准
我们的团队将根据您的数量和设计所有权需求，返回DFM可行性评估、估计的NRE和样品交付周期，以及拟议的OEM或ODM参与路径。
上述市场规模反映了第三方行业对拉伸/条形显示细分市场的一般研究，是有方向的，不是有保证的预测。请直接与我们的销售/工程团队确认您的特定计划的当前交付周期、最小起订量和定价。

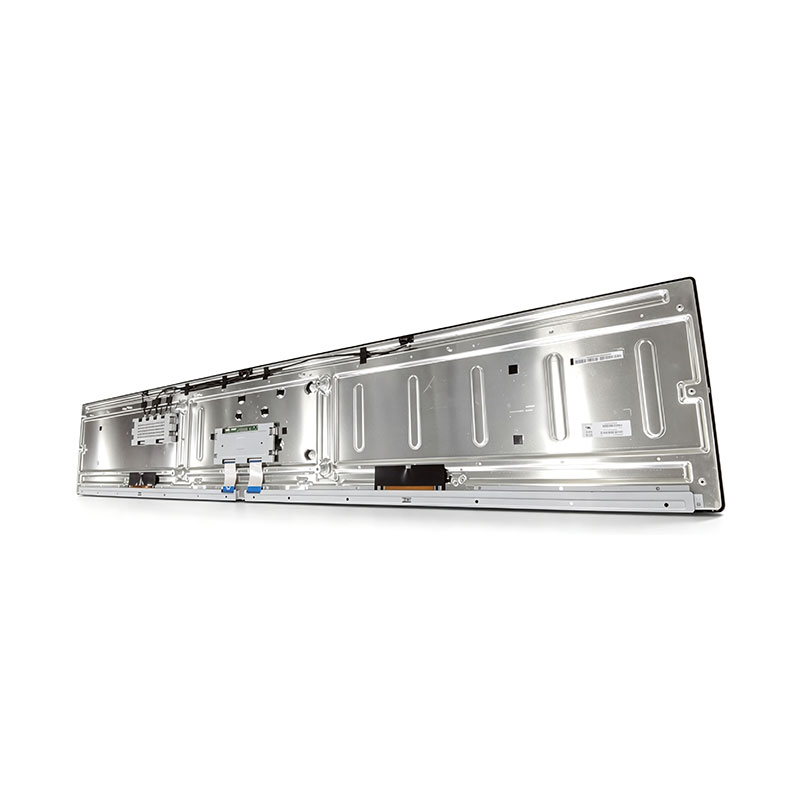

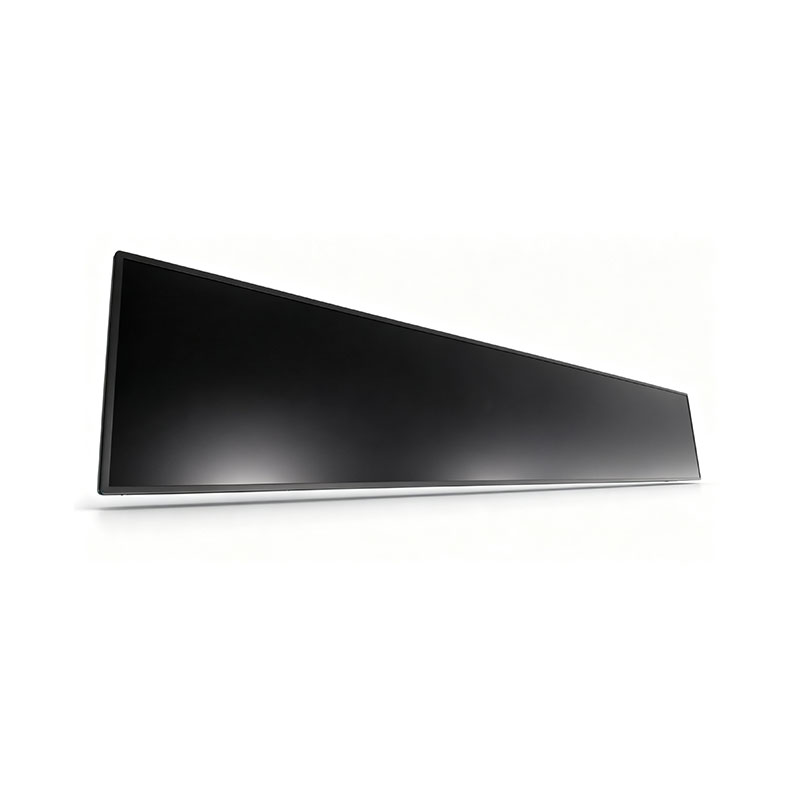

86" 定制超宽LCD模块
适用于OEM/系统集成商的精密切割条形TFT显示器
类别： 条形显示器·自定义宽高比LCD模块 应用：数字标牌栏、电梯/大厅显示器、零售货架边缘、交通信息栏、控制室条形显示器、售货亭 / 自动售货集成
1.产品概述
这86" 超宽LCD模块是从标准母玻璃面板上精确切割而成的，以实现本土面板制造商不提供的非标准细长纵横比。它是专门为需要条形显示 以适应狭窄的建筑空间——门楣、货架边缘、电梯周围、交通信息条——而无需重新设计标准16:9面板周围的外壳。
我们提供此作为 模块级组件 （开放式电池/面板+背光+驱动板，根据您的集成要求），这样您的工程团队就可以将其直接集成到您自己的机箱、机械外壳和控制系统中。
2.关键规格
| 参数 | 典型值（根据最终数据表确认） |
|---|---|
| 面板尺寸 | 86" 对角线，由标准母玻璃切割而成 |
| 分辨率 | 3840×600（或根据客户指定的切割比例） |
| 宽高比 | 超宽条形格式（例如~58:9级） |
| 亮度 | 500–3000cd/m²可用，阳光可读选项 |
| 接口 | LVDS/V-by-One/HDMI，DP（取决于电路板级别） |
| 视角 | 宽视角，提供IPS级选项 |
| 工作温度 | 0°C~50°C（可应要求提供工业级选项） |
| 背光 | 定制重新设计的LED背光条，与切割尺寸相匹配 |
| 外形尺寸 | 开放式电池、面板+背光组件或完整的驱动板套件 |
注：确切数字取决于源母玻璃批次和您所需的特定切割比——我们的工程团队在DFM（设计制造）审查您的图纸后确认最终规格。
3.为什么选择按尺寸切割的面板而不是原生条形面板？
定制纵横比的原生超宽面板的工具成本很高，通常需要面板工厂的大最小起订量。将标准批量生产的面板精确切割成目标纵横比，您将获得：
更快地获得非标准比率 无需等待新的面板加工周期
NRE较低 而不是调试本地自定义单元格
灵活调整大小 --同一块母玻璃可以切割成多种条形，用于不同的产品线
定制背光重新设计 因此，新外形尺寸的亮度保持均匀，而不仅仅是遮蔽的非标准背光
4.工程尽职调查：在您承诺之前我们要解决的问题
我们知道，为生产计划鉴定切割玻璃面板与购买现成显示器不同。这些是我们的OEM/工程客户在评估过程中提出的问题，以及我们如何构建流程来回答这些问题：
4.1切割工艺 / 设计可行性
切割方法： 机械轮切割或超快激光切割，根据您的目标尺寸、公差要求和玻璃厚度进行选择——我们建议在DFM审查期间使用这种方法，而不是之前。
电路间隙检查： 在切割之前，我们将您要求的尺寸与面板的栅极/源极迹线布线和有源TFT阵列区域进行映射，以确认切割线不与有源电路或焊盘相交。
我们需要您提供什么来运行可行性： 目标外形尺寸、有效面积要求、面板型号/来源（如果指定）和公差（±mm）——这使我们能够在报价前对面板的内部布局进行预切割干涉检查。
边缘质量标准： 根据我们的内部质量控制标准检查切割后的边缘平整度和微裂纹控制；我们可以根据要求分享我们的边缘检测标准和样品照片。
4.2可靠性 / 边缘密封
密封工艺： 切割边缘用二次密封剂工艺（如紫外线固化边缘分配）重新密封，以恢复切割线上的水分和液晶含量。
可靠性测试： 切割模块可以根据标准的消费者或工业级可靠性协议进行鉴定，包括高温/高湿度（85°C/85%RH）测试、热冲击循环和结构跌落测试。我们可以在技术审查期间分享过去可比切割项目的测试报告。
边缘的光学完整性： 密封后检查边缘区域是否漏光和色偏（Mura）；在批量生产签字之前，验收标准已与您达成一致。
4.3成本、收益 / 前置时间
NRE&；取样： 非经常性工程成本和首次样品交付周期（例如，初始约20个单位的样品运行）取决于切割复杂性以及工具/夹具是否是新的——我们在DFM审查后按每个项目报价。
预期收益率；MOQ： 批量生产产量和最小订单量取决于切割几何形状、面板来源可用性和所需的可靠性等级——一旦您的规格最终确定，我们将根据可比的先前计划分享现实的产量预期。
我们很乐意一步一步地指导您的工程团队，而不是让您相信规格——大多数OEM项目都是在任何商业报价之前，先进行简短的技术通话和图纸交换。
5.典型应用
过境和机场信息栏显示
电梯内部/门楣显示器
零售货架边缘和价格条显示器
自动售货机和售货亭窄屏幕
控制室和工业状态栏显示器
建筑标志融入狭窄的结构空间
6.我们需要您提供什么来开始可行性审查
要从询价转向正式的DFM可行性检查和报价，请分享：
目标外形尺寸和活动显示区域（带公差）
参考源面板（如果您有）或性能目标（亮度、分辨率、视角）
接口首选项（LVDS/HDMI/DP/自定义驱动板）
所需的可靠性等级（消费者与工业）和任何相关标准
预期样品数量和目标批量生产量
应用环境（室内/室外、温度范围、外壳限制）
7.下一步
在报价之前，我们的工程团队会根据面板级设计约束审查每个定制切割查询——这可以保护您在工具开始后不会订购与有源电路相交的尺寸。将您的目标图纸或尺寸要求发送给我们，我们将根据您的具体情况返回可行性评估以及估计的NRE、样品交付周期和最小起订量。
本文件是用于OEM/工程评估的模板产品简报。最终规格、测试数据、定价和最小起订量应直接与供应商的工程和销售团队根据您的具体图纸和体积要求进行确认。
