由我们建造。 已为您配置。
HITULCD直接从我们的制造业务中提供LCD模块和显示解决方案，使OEM、集成商和分销商能够直接参与工程、定制和生产。
供应
供应商资格
验证技术规格
| LCD面板参数 | HDMI/控制板规格 | ||
|---|---|---|---|
| 项目 | 详情 | 项目 | 详情 |
| 型号 | LD880DEN‑UKA1 | 输入接口 | 需要特殊的V by One 8通道56针驱动板（非51针，非LVDS） |
| 制造商 | 瀚图佳视 | 电源输入 | DC 12V‑40A（大功率，典型430.58W） |
| 对角线尺寸 | 88.0" 原生拉伸杆（非切割面板） | OSD密钥 | 取决于V-by-One控制器 |
| 分辨率 | 3840（RGB）×1080高清，32:9 | OSD控制 | 取决于V-by-One控制器 |
| 面板类型 | 硅薄膜晶体管液晶显示器 | ||
| 像素排列 | RGB垂直条纹 | ||
| 显示区域（A.A） | 2148.48（宽）×598.32（高）毫米 | ||
| 外形尺寸 | 2158.3（宽）×611.2（高）×84.2（深）毫米 | ||
| 面板重量 | 24.5公斤（型号） | ||
| 表面处理 | 哑光（雾度3%），硬质涂层（2H） | ||
| 对比度 | 1100:1（典型）（透射式） | ||
| 典型亮度 | 700cd/m² | ||
| 响应时间 | 8（典型）（G至G）毫秒 | ||
| 液晶显示技术 | IPS，通常为黑色，透射式 | ||
| 视角 | 89°/89°/89℃/89°（最小）（CR≥10） | ||
| 查看方向 | 全视角 | ||
| 显示颜色 | 1.07B色，98%sRGB | ||
| 刷新率 | 60Hz | ||
| 背光类型 | WLED，50K小时，带LED驱动器 | ||
| 功耗 | 430.58W (Typ.) | ||
| 信号接口 | 56个引脚，0.5毫米V乘1个8通道（不是51引脚，不是LVDS） | ||
| 供电电压 | 12.0V（典型） | ||
| 触摸屏 | 无触摸功能 | ||
| 应用领域 | 工业设备、数字标牌 | ||
| 工作温度 | 0~50°C | ||
| 储存温度 | -20~60°C | ||
OEM/ODM解决方案：88" 条形液晶显示器
为北美和欧洲的系统集成商、视听分销商、标牌品牌和交通项目承包商提供自有品牌和定制设计的超宽显示器。
编者注： 标记的项目 [TBC] 在发布之前，必须用您确认的功能替换。不要声称你没有持有的证书。
1.为什么与我们合作
美国和欧盟的买家很少需要；只是一个屏幕。&“；他们需要一个符合要求的显示器，适合特定的安装和空间限制，按可预测的时间表发货，并保持多年的可支持性。我们的OEM/ODM计划是围绕这些项目现实构建的：
超宽格式专业知识：88" 32:9条形显示，以及自定义长度、比率和边框
工程主导流程： 报价前的可行性审查，而不是报价后的可行性审查
稳定供应： 承诺的生命周期和变更通知策略
准备出口的文件： 合规文件、测试报告、英文手册
2.OEM与ODM：选择您的型号
| OEM（自有品牌） | ODM（共同开发） | |
|---|---|---|
| 最适合 | 希望以自己的名义获得经过验证的设计的品牌和分销商 | 需要差异化或特定项目产品的集成商和原始设备制造商 |
| 基础设计 | 我们现有的88" 拉伸杆平台 | 根据您的规格共同开发或构建 |
| 定制 | 品牌、包装、固件徽标、次要硬件选项 | 尺寸、机械设计、接口、外壳、系统板、光学元件 |
| 上市时间 | 最快的 | 更长，有工程阶段 |
| 工程计划 | 低 | 中等至高等 |
| 典型最小起订量 | [TBC] | [TBC] |
3.您可以自定义的内容
3.1显示 / 光学
自定义面板长度、纵横比和活动区域（通过调整面板大小）
窄边框或定制边框设计
亮度选项：面向窗户区域的标准/高亮度 [TBC]
防眩光、防反射或光学粘合的盖板玻璃
调整大小后调整背光以获得均匀的边缘
3.2机械 / 安装
天花板悬挂、墙壁、柱子包裹、墙壁和独立式围护结构
肖像和景观操作
定制支架、VESA图案和电缆布线
根据散热需求，设计轻薄、无风扇或通风 [TBC]
外壳颜色、表面处理和材料（铝/钢） [TBC]
3.3电子 / 软件
输入接口：HDMI、DisplayPort、LVDS/eDP、USB [TBC]
嵌入式播放器：安卓或Linux系统板，或用于外部媒体播放器的无播放器
CMS兼容性和API/SDK集成 [TBC]
可选：触摸覆盖、传感器、PoE或宽输入电源 [TBC]
自定义开机标志、启动画面和默认设置
3.4品牌 / 包装
产品、标签和OSD上的徽标
定制零售或项目包装，多语言手册
序列号方案和条形码标签符合您的格式
4.会见美国；欧盟市场要求
| 需求 要求 规格 | 我们的方法 |
|---|---|
| 安全与；电磁兼容性 | 设计支持 CE（LVD/EMC）、FCC、UL/ETL [待定：持有证书列表] |
| 环境的 | RoHS、REACH、WEEE 文档 [TBC] |
| 能源与；待机 | 节能模式与面向ErP的设计 [TBC] |
| 网络安全 | 安全启动、可更新固件和禁用嵌入式系统上未使用的端口；支持欧盟网络弹性法案相关文件 [TBC] |
| 交通环境 | 每个项目都验证了连续24/7运行、振动和热设计 |
| 消防与；公共空间安全 | 根据当地项目要求选择材料和外壳 [TBC] |
| 语言与；标注 | 英文（以及根据要求提供的其他欧盟语言）手册和标签 |
我们可以支持 第三方实验室测试 在您选择的认证实验室，提供所需的样品和技术文件。
5.工程与；可行性研究过程
需求摄入： 尺寸、公差、亮度、界面、环境、目标体积
可行性审查： 根据栅极/源极布线和TFT阵列面积检查面板切割线；切割方法选择（机械轮与超快激光） [TBC]
设计方案： 机械图纸、电气框图、风险清单
密封与；可靠性计划： 边缘密封工艺，加上每个项目商定的环境测试（例如85°C/85%RH、热冲击、跌落/振动） [TBC]
原型： 首批样品（例如20件） [TBC] 日子
验证与；批准： 光学检查（漏光、色偏、边缘Mura）、可靠性结果、客户签收
试运行 / 批量生产： 具有明确的AQL和可追溯性
6.商业条款
| 项目 | 信息 |
|---|---|
| NRE/工具 | 按项目报价；可记入生产订单 [TBC] |
| 样品交期 | [待定]天 |
| 批量生产交付周期 | [TBC]周 |
| 最低起订量 | [待定]每种型号的数量 |
| 付款条件 | [待定：例如T/T、L/C] |
| 国际贸易术语 | EXW/FOB/CIF/DDP可用 [TBC] |
| 保修 | [TBC]年；根据要求提供扩展选项 |
| 生命周期承诺 | [TBC]年可用性，提前发出EOL通知 |
| IP / 保密性 | NDA可用；你的设计和品牌仍然是你的 |
7.质量保证
面板、背光和电路板的进料检验
在线光学和电气测试
老化/老化试验 装运前
批次和序列可追溯性
已记录的 8D纠正措施 处理任何现场问题的流程 [TBC]
工厂质量体系： iso 9001标准 [TBC]
8.售后服务；供应支持
英语技术支持和RMA流程
备件和替换模块可用性
固件更新和更改通知策略
大型项目可选的本地缓冲库存或托运 [TBC]
9.典型OEM/ODM项目
机场天花板悬挂航班信息显示： 定制支架和热设计
地铁/铁路大厅和站台标志： 高亮度、坚固的外壳
零售和酒店导向： 立柱包覆式和独立式装置
集成商自有品牌范围： 带有统一CMS的品牌拉伸显示产品线
10.开始你的项目
向我们发送以下内容，我们将返回可行性和报价包：
应用和安装环境
目标尺寸、分辨率、亮度和纵横比
接口、触摸和控制系统要求
所需认证和目标市场（美国/欧盟/英国）
预计年产量和交付时间表
任何图纸（DXF/STEP/PDF）
联系人： [待定：销售电子邮件]|[待定：电话/WhatsApp]|[未定：网站]

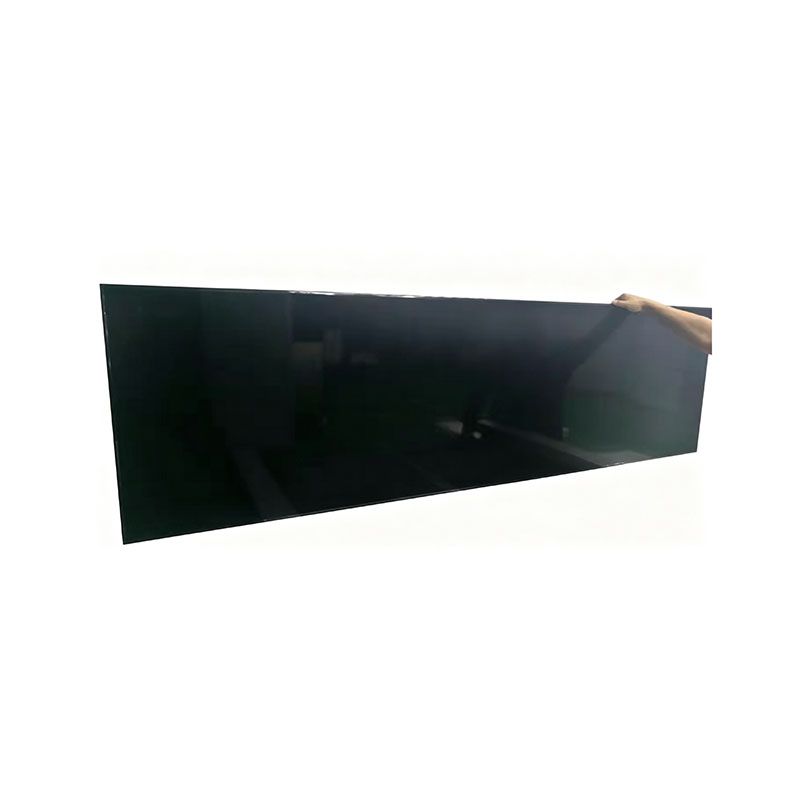

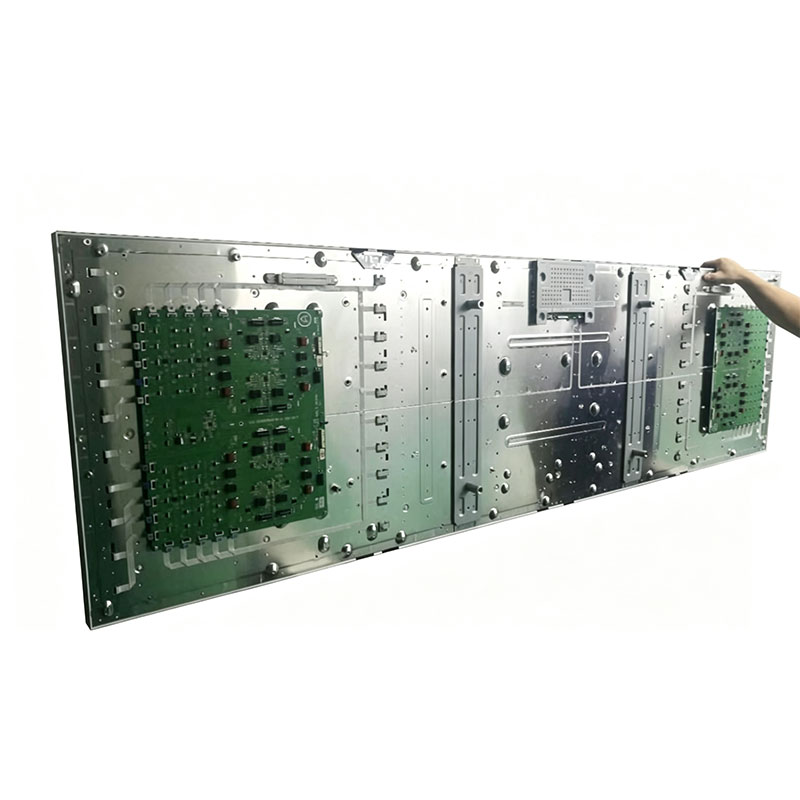

88" 用于交通运输的条形液晶显示器；寻路
超宽32:9商业显示屏，专为24/7乘客信息、机场、铁路和地铁寻路以及建筑一体化而设计。
编者注： 标记的项目 [TBC] 是占位符。在发布之前，请用数据表中确认的值替换它们。源页面无法自动访问，因此没有从中复制以下规范。
1.概述
标准16:9屏幕用于走廊、大厅、柱子和天花板悬挂装置中的废物空间。88" 拉伸条显示器使用调整大小的超宽LCD面板（典型的32:9格式，约2148×593 mm有效面积类）来提供细长的画布，用于：
航班/火车/公共汽车信息和出发板
定向寻路和地板引导
安全、疏散和服务信息
大门、平台和入口上的数字横幅
它既可作为裸模块解决方案，也可作为完整的标牌单元，专为需要 可定制、长寿命、项目级 显示器，而不是消费品。
2.主要特点
| 特征 | 为您的项目带来益处 |
|---|---|
| 32:9超宽格式 | 适用于标准显示器无法适应的狭窄空间、高天花板安装和立柱包裹 |
| 商用级面板，24/7额定 | 适用于公交枢纽的连续运营 |
| 高亮度[待定：例如700/1000+cd/m²] | 在明亮的端子和玻璃附近可读；半室外使用的高亮度选项 |
| 宽视角（IPS/ADS）[待定] | 乘客在移动时从侧面阅读时颜色一致 |
| 景观与；肖像操作 | 适用于天花板、墙壁、柱子或独立式安装 |
| 分屏/多区域内容 | 同时显示日程、提醒和广告 |
| 触摸选项[TBC] | 交互式寻路亭和信息点 |
| 可定制的界面 / 尺寸[待定] | HDMI/DP/LVDS/eDP、安卓或基于PC的播放器选项 |
3.技术规格
| 参数 | 价值 |
|---|---|
| 对角线尺寸 | 88" （拉伸条） |
| 宽高比 | 32:9[待定] |
| 分辨率 | 3840×1080[待定] |
| 面板类型 | IPS/ADS |
| 亮度 | [待定]cd/m² |
| 对比度 | [TBC] |
| 视角 | 178°/178°[待定] |
| 输入接口 | [TBC:HDMI/DP/VGA/USB] |
| 操作系统/播放器 | [待定：安卓/Windows/无] |
| 工作温度 | [TBC] |
| 储存温度 | [TBC] |
| 营业时间 | 24/7 |
| 安装 | VESA/定制支架/天花板/立柱[待定] |
| 电源 | [待定：交流100-240V，50/60Hz] |
| 认证 | [TBC:CE/FCC/RoHS/UL] |
| 保修 | [TBC] |
4.典型应用
机场： 天花板悬挂的航班信息和登机口标志
铁路 / 地铁站： 站台和大厅乘客信息
巴士总站 / 交通中心： 路线和时间表显示
港口、停车设施、隧道 / 服务区域： 方向和安全信息
商业空间： 购物中心、酒店、博物馆、企业大堂
5.工程支持：常见技术问题的解答
我们从最早的设计阶段就与工程师和采购团队合作。以下要点解决了自定义拉伸（调整大小）面板上最常见的问题。
5.1面板切割 / 可行性评估
切割方法。 根据尺寸公差、面板结构和边缘质量要求，按项目选择切割方法：
机械轮切割： 标准公差的成本效益
超快（超短脉冲）激光切割： 适用于精密公差、窄边缘和降低微裂纹风险 [待定：确认贵厂实际使用的方法]
路由/电路避免。 在切割之前，根据原始面板的栅极/源极布线和TFT阵列面积检查每个自定义尺寸，以确保切割线不会干扰有源电路。
我们需要您确认可行性：
目标外部尺寸和公差
所需的活动区域和边框/边框宽度
首选接口、亮度和安装要求
数量预测和目标应用环境
可选：您的机械图纸（DXF/STEP/PDF）
我们返回了一份可行性报告，其中包括建议的切割线、预期的活动区域和风险点。
边缘质量。 检查切割边缘的平整度、碎裂和微裂纹。边缘质量标准（如碎裂极限、粗糙度）在项目规范中定义，并在样品批准时确认 [待定：插入您的内部标准值].
5.2密封 / 可靠性
密封工艺。 切割后，使用重新密封暴露的边缘，以防止液晶泄漏和水分进入 [待定：UV固化粘合剂分配/其他密封剂工艺]，然后进行固化和检查。
可靠性测试。 定制切割模块可以根据商业/工业测试计划进行验证，例如：
| 测试 | 典型条件[待定] |
|---|---|
| 高温/高湿（85°C/85%RH） | [TBC]小时 |
| 高/低温储存和操作 | [TBC] |
| 热冲击 | [TBC]循环 |
| 振动与；跌落（结构性） | [TBC] |
可获得可比切割项目的基准测试数据 根据保密协议的要求.
光学性能。 作为首件检查的一部分，对密封边缘进行漏光、色偏和边缘Mura评估。边框设计、背光调节和密封材料选择根据项目进行调整，以将边缘区域均匀性保持在商定的范围内。
5.3成本、收益 / 前置时间
| 项目 | 信息 |
|---|---|
| NRE/工具 | 根据尺寸、方法和固定装置按项目报价 [待定：或国家固定范围] |
| 原型交付周期（20件） | 图纸和规范批准后的[待定]天 |
| 批量生产交付周期 | [TBC]周 |
| 预期批量生产产量 | 原型验证后共享 [待定：内部目标%] |
| 最低起订量 | [待定]件（标准尺寸较低） |
原型成本可记入第一个生产订单 [待定：确认政策].
6.定制选项（OEM/ODM）
定制尺寸、纵横比和边框设计
亮度升级（面向窗户/半室外区域的高亮度）
触摸、防护玻璃、防眩光或防反射处理
定制外壳、安装支架、天花板或立柱套件
播放器板/Android系统/CMS集成
自定义徽标、包装和固件
7.质量与；合规
装运前进行全面检查和老化测试
可追溯的批次和序列控制
可用的合规文件： [待定：CE、FCC、RoHS、REACH、UL]
专为长途海运和空运设计的出口包装
8.请求报价
要收到快速、准确的提案，请发送给我们：
应用和安装环境（室内/半室外）
所需数量和交货时间表
目标尺寸、分辨率和亮度
接口和控制系统要求
所需的任何图纸、证书或测试标准
联系人： [待定：销售电子邮件]|[待定：电话/WhatsApp]|[未定：网站]
我们会在[TBC:24]小时内回复技术咨询。
了解条款 在你询问之前。
|
01-装运条款
国际贸易术语解释通则可用
工厂交货
工厂交货——从我们工厂提货
离岸价
船上免费——海运最常见
到岸价
成本、保险 / 运费——到您的港口
|
02--最低订单量
最小起订量：1台
适用于标准规格。定制亮度、切割或边框可以调整最小起订量，在报价时确认。 批量订购前可提供样品单位
|
03--支付保护
多种安全方法
|
一个真正的工厂。 可公开验证。
|
法定公司名称
深圳市韩图佳实科技有限公司。
|
统一社会信用代码
914403003060684446b
|
|
法定代表人
陈赟
|
注册资本
200万元
|
|
成立
2014年5月23日 （运营11+年）
|
经营状况
● 活动/运行中
|
|
注册工厂地址
中国广东省深圳市龙华区大浪街道华宁路港深创新园B栋
|
|
