定制条形液晶屏需要提供哪些图纸和技术资料？

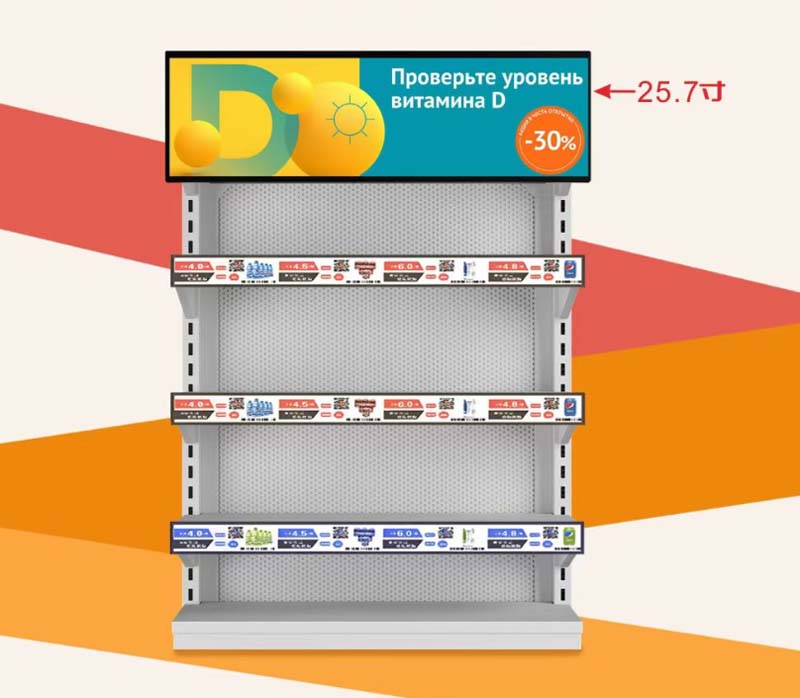

在条形液晶屏（长条形液晶屏、高亮条形屏）的定制项目里，客户最常问的一句话是"我把长宽发给你，能不能报价"。作为一线技术工程师，我只能说：只给一对长宽尺寸，连能不能做都判断不了，更谈不上报价和交期。条形屏属于非标定制产品，从玻璃切割、背光设计、结构件开模到驱动板点亮，每一环都要靠图纸和技术资料来落地。资料给得全，打样一轮就能过；资料给得含糊，往往要来回改三五版结构，周期和成本都翻倍。下面按结构、光学、电气、环境、外观、量产六个维度，把定制条形液晶屏需要提供的图纸和技术资料讲清楚，你可以当作一份提交清单直接对照使用。

一、结构类图纸：决定"能不能装进去"

结构图纸是定制条形屏的第一优先级资料，因为它直接决定模组外形、开模方式和装配可行性。缺了它，后面所有参数都是空的。

1. 整机外形尺寸图（含公差标注）

需要提供整机的二维外形图，通常为 PDF 或 DWG 格式，标注整机长、宽、厚度，以及屏幕安装区域的可用空间（可用腔体尺寸）。关键是要标公差，例如"长度 480±0.3 mm"。很多客户只给标称值，实际装配时才发现腔体偏小 0.5 mm，导致模组塞不进去。同时请标明壳体材质（钣金、铝型材、塑胶、亚克力）和壁厚，方便我们评估散热和固定方式。

2. 视窗（VA 区）与边框尺寸

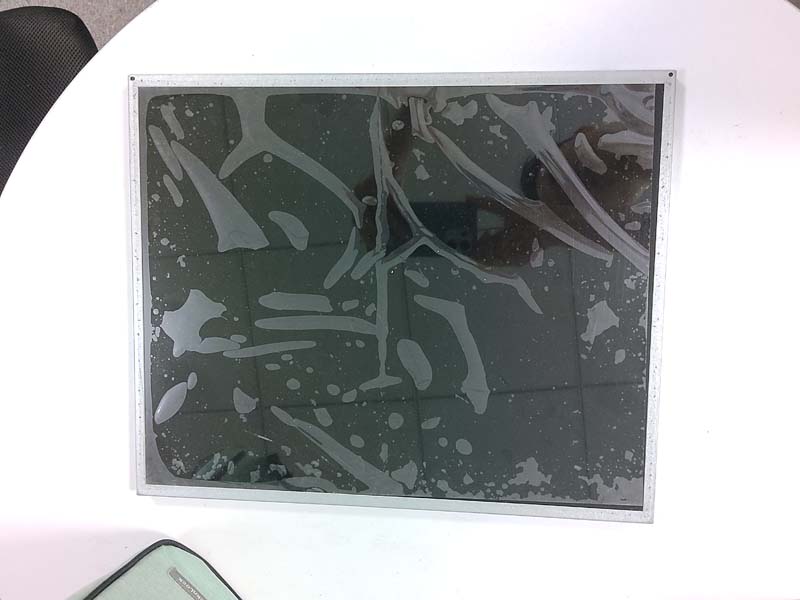

视窗开口尺寸、视窗到整机边缘的距离、四周黑边（BM 区）宽度，是决定条形屏切割比例和偏光片贴附方案的核心数据。条形屏通常追求极窄边框，视窗单边公差建议控制在 ±0.15 mm 以内。如果视窗是圆角或异形，请提供圆角半径 R 值或异形轮廓曲线，避免切割后出现漏光或遮挡。

3. 总成装配图与安装孔位

包括模组在整机中的定位基准、螺丝柱位置与规格（如 M2×3、M3×4）、螺孔深度、加强筋位置、卡扣与压条结构。条形屏长宽比大、刚性弱，中间若无支撑点，装配后容易出现中部翘曲、漏光、局部压伤。因此装配图里一定要标出支撑点或压条位置，我们会据此在背光铁框上增加加强结构。

4. 3D 数模（STEP / IGS / STP）

有条件的话强烈建议提供整机 3D 数模。有了 STEP 文件，我们可以做干涉检查、模拟排线走向、确认 FPC 弯折半径是否足够，还能提前发现喇叭、天线、摄像头等周边器件与屏体的空间冲突。很多后期"装不进去"的问题，在 3D 阶段就能一次性排掉。

二、光学与显示性能要求：决定"看得清不清"

这一部分是高亮条形屏厂家的强项，但前提是客户把使用场景讲清楚。建议用一张参数表逐项填写：

• 亮度：室内场景一般 500–700 cd/m²，半户外 1000–1500 cd/m²，阳光直射的户外柜体建议 1500–2500 cd/m²，并说明是否需要自动感光调光。
• 分辨率与尺寸：给出对角线英寸数或 AA 区尺寸，以及期望分辨率（如 1920×480、1280×320、3840×540），并说明长宽比是否要求严格等比。
• 对比度、色域、色深：是否需要 NTSC 72% 以上色域、8bit 或 10bit、是否要做色彩校准。
• 可视角度：是否需要全视角（IPS/ADS），还是固定视角即可。
• 表面处理：防眩光 AG、减反射 AR、防指纹 AF、雾度要求。
• 亮度均匀性：条形屏长度方向容易出现首尾偏暗，需明确均匀性指标（如 ≥80%）。
• 是否需调光：PWM 调光频率、调光深度，避免拍摄时出现频闪水波纹。

另外要说明使用环境的照度：是室内商场、地铁站台、公交站牌，还是加油站顶棚。同样一块 1000 cd/m² 的屏，在室内是"过亮刺眼"，在户外则完全不够。给出场景，我们才能给出合理的光学方案，而不是把亮度一味堆高——亮度越高，功耗、发热和背光寿命压力越大。

三、电气与接口资料：决定"点不点得亮"

电气资料不全是打样失败率最高的原因之一。请至少提供以下内容：

1. 驱动方案与主板信息

说明是自研主板还是外购方案（如瑞芯微、全志、联发科、高通平台），提供主板的屏接口类型：LVDS（单/双通道、几 lane）、eDP、MIPI DSI、RGB、SPI。条形屏常采用 LVDS 或 MIPI，接口定义不同，驱动 IC 和 FPC 定义就完全不同，必须提前确认。

2. FPC 排线与连接器

需要给出：排线出线方向（左出、右出、下出）、FPC 长度、金手指间距（如 0.5 mm pitch）、连接器型号与品牌（如 JAE、Hirose、京瓷）、是否需要加强板、是否要求 ZIF 上接或下接。空间受限的项目，最好在装配图上标出排线走线路径和最小弯折半径。

3. 电源与信号要求

供电电压（3.3V / 5V / 12V）、背光驱动方式（恒流升压、多串并）、背光电流与电压范围、是否需要内置背光升压板、上电时序要求。如果客户已有电源方案，请提供电源板规格书。

4. 触控与功能需求

是否需要电容触控（G+G、G+F、全贴合）、触控接口（I2C / USB）、触控 IC 要求、是否需手套触控或防水触控、是否需要盖板玻璃（厚度、钢化、丝印）。触控与显示全贴合会改变总厚度，必须同步更新结构图纸。

四、环境与可靠性要求：决定"用得住多久"

条形屏常用于户外广告机、充电桩、公交站牌、工业设备面板，环境差异极大。请明确：

• 工作温度与存储温度：常规 0~50℃，宽温 -20~70℃，超宽温 -30~85℃，需注明是否长期满亮度运行。
• 防护等级：是否需要 IP65 / IP67 前壳防护、是否要求防凝露、是否需要加热膜或除雾方案。
• 抗振动与抗冲击：车载、船载、工程机械场景需给出振动频率与加速度条件。
• 寿命要求：背光 L70 寿命小时数（如 30000 / 50000 小时）、整机 MTBF 要求。
• 认证要求：CE、FCC、RoHS、REACH、CCC，以及是否需要第三方检测报告。

特别提醒：高亮条形屏在密闭腔体内长期运行，热量集中在中部，若散热设计不到位，会出现局部发黄、亮度衰减加快。因此请一并提供整机的散热方案（风扇、导热硅胶、铝基板、通风孔位置），这属于必须提供的技术资料，而不是可选项。

五、外观与包装资料

包括丝印 LOGO 文件（AI 或 PDF 矢量图）、颜色要求（Pantone 色号或色板）、表面处理（喷砂、阳极氧化、拉丝、喷涂哑黑）、以及包装方式要求（珍珠棉、吸塑托盘、防静电袋、木箱、单箱数量、堆码层数）。出口项目还需提供唛头信息。

六、量产与商务资料

打样通过后进入量产，需要补齐：技术规格承认书（Spec）、样品承认书签核、来料检验标准（AQL 抽样水平）、包装规范、出货检验报告格式、以及量产预估年用量与月度滚动需求。年用量直接决定开模费用分摊方式和单价，早期说清楚，报价才准确。

七、一份可直接套用的资料清单

八、几种最常见的"资料踩坑"

只给尺寸不给公差。条形屏长度动辄 400 mm 以上，热胀冷缩和装配应力都会带来形变，没有公差就无法确定切割和贴合工艺窗口。

视窗尺寸与 AA 区混淆。视窗是壳体开孔，AA 区是实际显示区域，两者差一个黑边宽度。混淆会导致边缘被遮挡或出现明显黑边。

不说明安装方向。横装、竖装、倾斜安装对背光均匀性和可视角度的要求完全不同，竖装长条屏尤其要提前说明。

FPC 出线方向漏标。这是打样返工率最高的项，出线方向错了，整批 FPC 都要重做。

忽略散热与共振。高亮模组加长条结构，中部是热和振动的薄弱点，早期不做结构加强，量产后很难补救。

九、结语

定制条形液晶屏本质上是"结构 + 光学 + 电气"三线并行的非标开发，图纸和技术资料给得越完整，方案评估越准确，打样次数越少。实操中建议按上面的清单一次性打包提交：二维图纸看装配，三维数模看干涉，参数表看性能，环境说明看可靠性，商务信息看成本。资料齐全的项目，通常两到三周就能出首版样品；资料零散的项目，光确认结构就可能耗掉一个月。把清单准备好，是定制条形屏项目最省时间的一步。
