超宽液晶屏在工业自动化设备中的应用优势与限制

在工业自动化设备中，人机界面（HMI）承担着状态显示、参数设定、报警提示与流程监控的核心职责。随着产线集成度不断提高，一台设备往往需要同时呈现十几组工艺参数、多路相机画面、实时趋势曲线和多工位节拍数据。而传统 4:3 或 16:9 显示屏在狭长的控制柜面板、机台横梁、分拣线侧板、检测设备出料口等安装位置上，越来越难以兼顾“显示面积”与“结构空间”。超宽液晶屏（Ultra-wide LCD／条形液晶屏）因此成为近年工业显示领域增长最快的形态之一。瀚图佳视长期为自动化设备厂商提供高亮工业显示与超宽屏定制方案，本文从工程应用角度，系统梳理超宽液晶屏在工业自动化设备中的真实优势与必须正视的限制。

一、超宽液晶屏的定义与常见规格

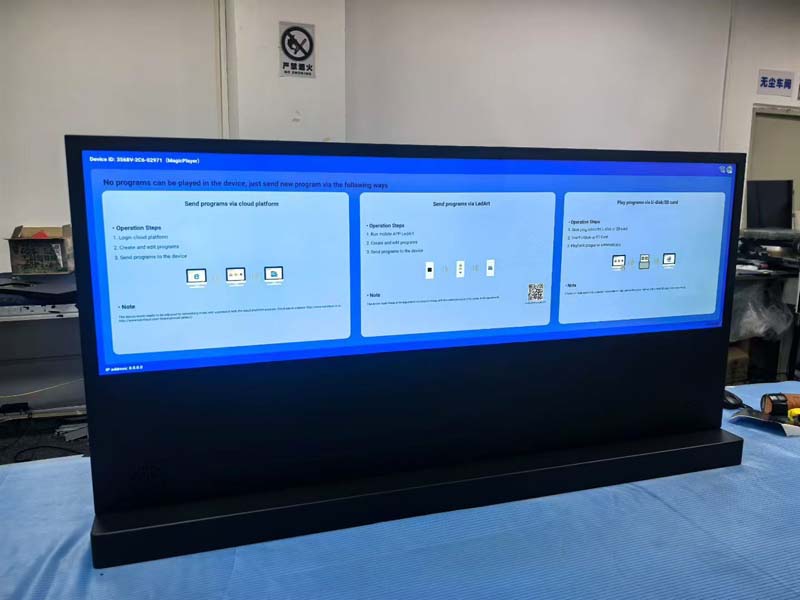

超宽液晶屏是指宽高比明显偏离 16:9、呈横向长条形态的液晶显示模组，行业内也常称为条形屏、长条屏、拉伸屏或 Bar-type LCD。工业场景常见的宽高比包括 16:3、21:9、3:1、4:1、5:1 乃至 8:1，对角线尺寸多集中在 8.8 英寸、12.3 英寸、19 英寸、28 英寸、37 英寸、47 英寸等档位。

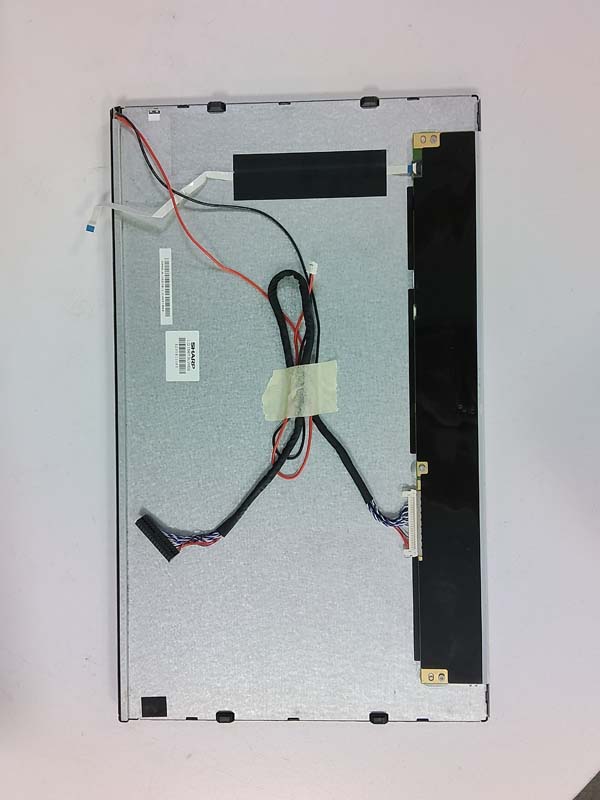

从制造工艺看，超宽屏主要有两条技术路线：一是利用高世代玻璃基板的经济切割排版直接生产标准条形尺寸，成本与良率较优，适合批量项目；二是按设备结构进行异形切割或定制开模，尺寸完全贴合客户面板开孔，但需要承担开模费用、最小起订量与较长交期。显示接口以 LVDS、eDP、MIPI 和 V-by-One 为主，工业级亮度通常覆盖 500～1500 nits，并要求 -20℃～70℃ 宽温工作、抗振动与长寿命背光。

二、典型应用场景

超宽液晶屏在自动化设备中的落地位置，几乎都具备“横向空间充足、纵向空间紧张”的共同特征：

• 机台横梁与门楣显示：贴装在设备正面上方的窄条空间，滚动显示运行状态、当前工单、产量与报警信息。
• 产线 Andon 电子看板：悬挂于工位上方，远距离显示节拍、良率、异常呼叫与工位编号。
• 多工位检测设备：一条屏横向对应多个检测头，每个工位的结果独立成列，便于操作员一眼比对。
• 物流分拣与仓储拣选：安装在输送线侧面或货架横梁，用箭头、色块与数字指引方向与数量。
• 电力、轨交与能源控制柜：嵌入标准机柜面板的窄条开口，显示回路状态与告警列表。
• AGV／AMR 与移动设备：车身侧面空间有限，需要长条屏显示任务、电量与导航状态。

三、超宽液晶屏在工业自动化中的核心优势

1. 结构空间利用率显著提升。工业设备的正面往往被按钮、急停、仪表和气路接口占满，剩下的可用显示区域多为横向窄条。超宽屏可以直接嵌入这些原本“无法放屏”的位置，把闲置结构面转化为有效信息窗口，而不必改动整机外观或重排面板布局。

2. 单屏替代多屏与拼接，消除拼缝与色差。过去要在横向上覆盖较长距离，常见做法是多块小屏并排或使用拼接屏。多屏方案存在拼缝割裂、各屏亮度与色温不一致、多路信号同步困难等问题。一条长尺寸超宽屏可以实现连续画面，视觉完整性与一致性明显优于拼接。

3. 信息排布更符合工业阅读逻辑。工业流程本身是横向推进的：上料—加工—检测—下料，或时间轴上的趋势变化。超宽比例天然适合“左到右”的流程表达、多参数并列对照、长时间趋势曲线与多列表格，操作员无需翻页即可完成整体状态判断，减少误读与响应延迟。

4. 远距离与宽视角可读性更好。同等高度下，超宽屏的横向可视长度更长，字符可以做得更大；配合高亮度背光与抗反射表面处理，在车间强光、油污与多角度站位下仍能保持清晰。对 Andon 看板这类需要 3～10 米外读取的场景，优势尤其明显。

5. 降低系统复杂度与综合成本。一块屏替代多块屏，意味着主控只需一路显示输出、一套线束、一个电源支路，BOM 项数、接线工时与潜在故障点同步下降。对批量出货的标准机型，这部分装配与售后成本的节约往往能抵消超宽屏本身的采购溢价。

6. 工业级可靠性与定制灵活度。成熟供应商可提供宽温、高亮、防尘防水结构、光学全贴合、防眩光镀膜、加强筋背板等选项，并能按客户开孔尺寸调整外形与固定孔位。瀚图佳视在超高亮与宽温工业显示方案上积累了较多产线经验，可根据设备所处环境（高温烘烤区、低温冷库、粉尘车间、户外机柜）匹配相应规格。

四、必须正视的限制与工程风险

1. 非标尺寸带来成本、良率与交期压力。超宽屏属于典型非标品，定制开模需要一次性投入，最小起订量通常高于标准屏，打样与量产交期也更长。若项目批量小、变更频繁，分摊到单台的成本会明显偏高。

2. 分辨率与像素密度受限，近距离锐度不足。长条屏在高度方向上的像素数量有限，常见分辨率如 1920×540、1920×480、3840×1080 等，纵向像素少意味着近距离观看时文字边缘容易发虚。设计 UI 时必须避开过小字号与细笔画字体，并优先使用无衬线粗体，必要时做像素对齐优化。

3. 驱动生态与主板适配难度较高。非标准分辨率与时序需要主控平台支持，部分工控主板、ARM 核心板的 EDID 识别、LVDS 双通道配置、缩放与色深设置都需要专门调试。线缆较长时还要考虑信号衰减与 EMI，必要时增加中继或改用 V-by-One 传输。

4. 背光均匀性与散热矛盾。长条形背光的 LED 串排布更长，首尾亮度差、局部亮带与热集中是常见问题。高亮版本功耗更大，若结构散热设计不足，容易导致亮度衰减加速、色偏甚至局部老化，需要在背板与外壳之间设计合理的导热路径。

5. 机械强度与安装应力。宽高比越大，抗弯刚度越差。单点锁附、面板不平整或运输振动都可能导致玻璃应力集中，出现漏光、mura 水波纹甚至破裂。工程上需采用多点均匀固定、加装加强筋、在屏体与结构之间配置缓冲垫，并严格控制安装面的平面度。

6. 视角一致性与端部色偏。部分面板技术在长边两端容易出现亮度衰减与色温漂移，多工位观看时首尾观感不一致。选型阶段应要求供应商提供实测视角数据，优先选择 IPS 类宽视角面板，并对亮度和色坐标做逐台校准。

7. 触控与光学贴合的非标成本。长条电容触控的走线更长，线性度与抗干扰难度上升，光学全贴合也存在气泡与对位风险，成本增幅明显。若设备仅需显示，建议优先采用“显示 + 物理按键”方案以控制成本。

8. 供应链生命周期风险。非标模组的备件供应通常弱于标准屏，存在停产或改版风险。量产项目应在合同中锁定 BOM、约定长期供货年限与替代型号，并预留安全库存，避免设备保修期内无屏可换。

9. 软件与内容适配工作量被低估。特殊分辨率往往需要定制 UI 框架、重新设计布局与图标资源，多路视频拼接还需额外缩放处理。很多项目延期并非硬件问题，而是显示内容没有提前适配。

五、选型与设计建议

• 先定结构与观看距离，再定尺寸：以安装开口与最近／最远站位决定宽高比与像素密度，避免先选屏再改结构。
• 确认主控支持能力：提前核对分辨率、时序、接口类型与 EDID 兼容性，预留调试周期。
• 亮度按环境选：普通车间 500～700 nits 足够，强光或半户外建议 1000 nits 以上并配合防眩处理。
• 结构设计留余量：多点固定、加强筋、缓冲垫、平面度控制缺一不可。
• 与供应商共同做早期验证：小批量试产、振动与高低温老化测试后再放量。

六、结语

超宽液晶屏不是“更宽的普通屏”，而是一类需要结构、电子、光学与软件协同设计的工业显示形态。它在空间适配、信息排布与系统简化上的优势非常明确，同时在非标成本、像素密度、散热与供应链上的限制也同样真实。理性做法是在项目立项阶段就把显示方案纳入整机设计，而不是等结构定型后再找屏。瀚图佳视建议设备厂商在概念设计阶段即引入显示供应商参与评审，通过样机验证把风险前移，让超宽屏真正成为提升设备竞争力的有效手段，而不是后期整改的负担。
