在工业设备上选一块液晶显示模组，和给消费类产品选屏完全是两套逻辑。消费电子可以为了轻薄和成本牺牲寿命、牺牲可视角度、牺牲在极端温度下的稳定性；而工业设备往往要连续运行五到十年，要面对粉尘、油污、冷凝水、电磁干扰、24小时不关机，甚至要在户外强光下让操作员一眼看清。所以工业液晶显示模组的选型，本质上是一次"接口—结构—安装"三者的联合设计，任何一个环节选错，整机都要返工。
很多项目在样机阶段跑得通，量产后却出现花屏、闪屏、背光衰减过快、触摸漂移、屏体开裂，追根溯源，八成不是屏的质量问题，而是接口驱动能力不匹配、结构支撑设计不合理、或者安装应力没有释放。下面从工程师的实际经验出发，把这三件事讲清楚。
一、接口怎么选：先看平台，再看距离，最后看带宽
液晶显示模组的接口决定了主控平台能不能直接驱动、信号能跑多远、以及在复杂电磁环境下稳不稳。工业领域主流的接口大致有以下几类。
1. RGB/TTL 并口。这是最传统的方式，24位并行数据加行场同步和时钟，控制简单、无需协议协商，很多低分辨率（800×480、1024×600）的工业屏仍然保留。它的短板是线多、抗干扰能力弱，走线一旦超过二三十厘米或者穿过电机、变频器附近，就很容易出现噪点和闪烁。适合小尺寸、板卡与屏体紧贴安装、成本敏感的场合。
2.等级工业设备里最常见的选择，一对差分线传一路数据，4通道LVDS可以轻松带动 1920×1080 甚至更高分辨率。差分传输天然抗共模干扰，配合双绞或屏蔽排线，在机柜内部走半米到一米问题不大。选型时要确认几个细节：是单通道还是双通道、是JEIDA还是VESA映射、屏端是30pin还是40pin、是否需要单独的上电时序控制。这些参数错一个，就是黑屏或者花屏。另外LVDS只传图像不传控制，背光使能、PWM调光、触摸I2C/USB都要单独引线。
3.eDP嵌入式DisplayPort在工业上的渗透率这两年明显上升，原因是它把图像、辅助通道、甚至部分电源整合到一根线里，走线更少、EMI更好控制，而且支持更高的分辨率和更低的功耗。缺点是主控必须有eDP输出，或者需要加一颗转换芯片；同时eDP的链路训练对PCB布线和连接器质量比较挑剔，劣质排线会导致偶发性无显示。
4.MIPI DSI主要出现在基于ARM或瑞芯微、全志这类平台的工业一体机、手持终端、检测仪器上。优点是引脚极少、带宽高、支持命令模式。缺点是传输距离非常短，一般不宜超过20厘米，且对阻抗和等长要求严格，做长线缆几乎不可行。如果屏体和主板必须分开较远，MIPI要慎选，或者改走LVDS/eDP加桥接。
5.V-by-One高分辨率、大尺寸工业设备（如医疗影像、检测设备、大尺寸HMI）会用到，带宽充裕、线束少，但需要专门的发送芯片，成本和设计门槛偏高。
6. 智能型串口屏/一体化模组。如果设备主控资源紧张、开发周期短，可以直接选带驱动板、带UI组态能力的智能显示模组，通过RS232、RS485、CAN或者USB下发指令，屏幕自己完成绘图。这类方案开发快、对主控要求低，缺点是画面刷新和动画能力受限，做复杂图形界面会比较吃力。
选接口的实用顺序是：先锁定主控平台支持的输出类型，再核算分辨率与刷新率所需的带宽（留出30%余量），最后根据屏体到主板的物理距离决定是否需要加缓冲、加均衡或者改接口。工业现场还有一个常被忽略的点——上电时序。液晶屏的VDD、VCC、背光和信号必须按规格书的顺序上电，顺序错了会烧驱动IC或者产生浪涌。建议在硬件上做时序控制，而不是靠软件延时碰运气。
二、结构怎么选：亮度、贴合、宽温与加固
结构决定了模组在真实环境里能不能活下去。工业液晶显示模组的结构选型主要看四件事。
1. 亮度与背光方案。室内机柜一般400~500 cd/m²够用；半户外、车间强光环境要800~1000 cd/m²；阳光直射的户外设备通常需要1000 cd/m²以上，并且必须做表面防眩（AG）或者减反（AR）处理，否则再高的亮度也抵不过反射。高亮屏的代价是发热和功耗，背光LED数量增加，散热设计必须同步跟上。另外要注意高亮屏往往需要恒流驱动和多路并联，背光升压板的选型要和屏体匹配，不能随便拿一块通用板去推。
2. 贴合方式。空气层贴合成本低、可维修性好，但会带来内部反射，强光下对比度下降，还容易在温差大的环境里起雾。光学全贴合（OCA或OCR）能显著提升对比度和阳光下可读性，同时减少灰尘进入，但返修困难、成本高。工业设备常见做法是：室内设备用空气层加防尘圈，户外和高亮设备用全贴合。带触摸的产品还要考虑盖板玻璃、触摸Sensor和显示面板三者之间的贴合顺序与气泡控制。
3. 宽温能力。工业屏要区分"工作温度"和"存储温度"，很多标称-20~70℃的屏，实际在-10℃以下响应速度会明显变慢，出现拖影。低温环境要选低温型液晶材料或带加热膜的方案；高温环境要注意背光衰减和偏光片黄化。同时要确认驱动IC的结温余量，机柜密闭时内部温度可能比环境高15~20℃。
4. 加固等级。需要防尘防水的，屏体前面板要做到IP65甚至IP67，靠的是结构件上的密封胶条和压紧力均匀分配，而不是单靠屏本身的防护。需要抗振动的，要考虑FPC的应力释放、连接器的锁扣形式、以及屏体与支架之间是否加了缓冲垫。需要抗电磁干扰的，要评估是否需要加屏蔽膜或导电泡棉。
三、安装方式怎么选：应力、密封与散热的三方平衡
安装不是"把屏固定住"这么简单，安装方式直接影响屏体的受力状态、密封效果和散热路径。
1. 面板嵌入式（前锁/前装）。屏从设备前面装入，用压条或压框从正面压紧。优点是拆装方便、正面外观平整；关键点是压紧力必须均匀，螺钉要按对角顺序分次拧紧，否则玻璃会产生局部应力，轻则出现牛顿环（水波纹），重则开裂。压框与屏体之间应加泡棉或硅胶垫，既能缓冲也能密封。
2. 后锁式（后装）。从设备内部安装，支架托住屏体四边或底部，前面板只留一个开窗。这种方式对屏体的挤压最小，适合大尺寸和高价值屏。要点是开窗尺寸与屏体可视区的公差配合，通常开窗比可视区大0.5~1mm，避免遮挡边缘像素。

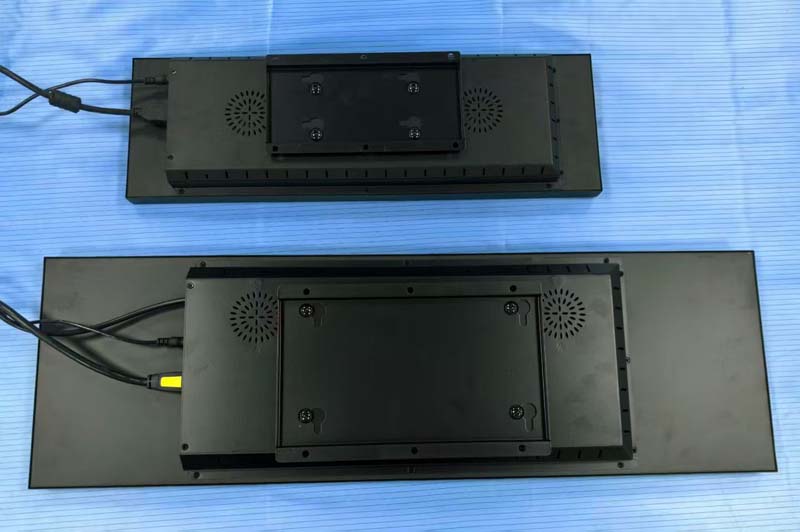

3. VESA孔位与标准支架。部分工业显示模组带VESA 75/100孔位，适合壁挂或者悬臂安装的HMI、看板、检测终端。这种方式的优势是通用性强、可调角度，但要注意重心和线缆的走向，悬臂式安装要预留线缆的活动余量，避免长期摆动拉断排线。
4. 导轨/卡扣式。常见于小型工控面板和导轨式仪表，安装快、维护方便，但对屏体的尺寸公差和结构强度要求高，不适合重型或大尺寸模组。
无论哪种安装方式，有三条经验值得记住。第一，屏体绝不能被结构件"顶"住，所有支撑面都应落在金属框架或加强筋上，而不是压在玻璃或背光组件上。第二，密封与散热往往互相矛盾——密封做好了热量出不去，所以要提前规划导热路径，比如通过铝基板或金属支架把热量导到机壳。第三，留出线缆的固定点，FPC和排线要单独用胶带或卡扣固定，避免振动和装配时的拉扯。
四、常见选型误区
误区一：只看分辨率和尺寸，不看接口匹配，结果驱动不起来或者需要额外加转换板，成本反而更高。误区二：把标称亮度当成实际可读性，忽略了反射率和对比度，户外依然看不清。误区三：认为防护等级是屏的事，实际上整机的密封结构才是决定性因素。误区四：忽略上电时序和EMI，样机没问题，量产批次出现偶发黑屏。误区五：为了省成本选消费级屏，结果在宽温环境下批量失效，售后成本远超采购差价。
总的来说，工业液晶显示模组的选型是一条连贯的链路：主控平台决定接口，使用环境决定结构，机箱设计决定安装方式，而这三者又要通过散热、密封和应力管理统一起来。建议在项目立项阶段就把屏厂的技术支持拉进来，用真实工况参数做评估，而不是等到结构定型后再去找一块"能塞进去的屏"。
常见问题
Q1：工业液晶显示模组的LVDS接口需要单独供电吗，背光怎么控制？
需要。LVDS只负责传输图像数据，模组通常还需要逻辑电源（如3.3V）、面板电源（如12V）和背光电源三路供电。背光一般通过独立的恒流升压板驱动，用PWM或模拟电压调光，使能信号（BL_EN）要和上电时序配合，先给信号再开背光，关机时顺序相反。
Q2：高亮屏是不是越亮越好？
不是。亮度要与使用环境匹配，亮度过高会带来功耗、发热和寿命问题，夜间使用时还容易刺眼。户外强光环境除了提高亮度，更重要的是做防眩或减反处理、提高对比度，必要时采用光学全贴合来降低内部反射。
Q3：工业屏标称-20~70℃工作温度，能直接用在室外吗？
要看具体工况。标称值是屏体表面温度范围，实际整机内部温度会更高，且低温下液晶响应变慢、可能出现拖影。室外设备建议选宽温型号，必要时加低温加热膜，并核算机柜内部的实际温升。
Q4：全贴合和空气层贴合怎么选？
室内、成本敏感、需要后期维修的产品可选空气层贴合，配合防尘密封圈；户外、高亮、需要阳光下可读的产品建议全贴合。全贴合能提升对比度和抗震性、防止内部起雾，但成本高、返修困难，需要提前评估良率和售后策略。
Q5：安装时出现水波纹或局部发白是什么原因？
多数是安装应力过大或压紧力不均导致，属于结构问题而非屏体缺陷。处理方式是改用弹性缓冲垫、按对角顺序分次拧紧螺钉、确认支撑面落在金属框架上，避免结构件直接压在玻璃或背光组件上。
