由我们建造。 已为您配置。
HITULCD直接从我们的制造业务中提供LCD模块和显示解决方案，使OEM、集成商和分销商能够直接参与工程、定制和生产。
供应
供应商资格
验证技术规格
| LCD面板参数 | HDMI/控制板规格 | ||
|---|---|---|---|
| 项目 | 详情 | 项目 | 详情 |
| 型号 | HT430HBM | 输入接口 | HDMI，VGA |
| 对角线尺寸 | 43.0" | 电源输入 | 直流12V-5A |
| 分辨率 | 3840（RGB）×720 | OSD密钥 | 5个按键（电源开关、菜单、+、-、退出） |
| 像素排列 | RGB垂直条纹 | OSD控制 | 亮度、颜色、对比度、自动旋转、H/V位置等。 |
| 显示区域（A.A） | 1073.78（宽）×201.334（高）毫米 | ||
| 外形尺寸 | 1112.3（宽）×228.5（高）毫米 | ||
| 面板重量 | 4.50±0.3千克 | ||
| 表面处理 | 雾度1%，硬质涂层（3H） | ||
| 液晶显示技术 | 超级MVA，通常为黑色，透射式 | ||
| 面板类型 | 硅薄膜晶体管液晶显示器 | ||
| 典型亮度 | 1000cd/m² | ||
| 对比度 | 5000:1 (Typ.) (TM) | ||
| 响应时间 | 12毫秒（典型值）G到G | ||
| 视角 | 89°/89°/89°/89°(Typ.)(CR≥10) | ||
| 查看方向 | 全视角 | ||
| 显示颜色 | 1.07B色，98%sRGB | ||
| 刷新率 | 60Hz | ||
| 背光类型 | WLED，50K小时，带LED驱动器 | ||
| 功耗 | ‑ | ||
| 信号接口 | V by One 8通道，51针，0.5mm连接器 | ||
| 供电电压 | 12V（型号） | ||
| 触摸屏 | 无触摸功能 | ||
| 应用领域 | 数字标牌，条形显示器 | ||
| 工作温度 | -20~60°C | ||
| 储存温度 | -20~60°C | ||
OEM和OEM的定制切割条LCD解决方案；ODM项目
你的尺寸。你的界面。你的项目。我们将标准LCD单元转化为您产品所需的精确条形显示器，无需新的面板生产线，无需六位数工具，也不会在您的工业设计上妥协。
请求可行性检查 · WhatsApp/微信：+86 18173373517
为什么标准尺寸不适合现代产品
条形和拉伸显示器无处不在：货架边缘、车辆和电梯、机器、智能家居设备和健身器材上。但你需要的面板很少是现成的。
您的机柜宽度是固定的，最近的标准面板太长了20-50mm
来自工厂的新定制面板意味着高NRE和6-12个月的开发
对于面板制造商来说，产量太小（每年数百到几千件），无法考虑
你需要一个目录产品没有提供的特定界面、亮度或支架
我们的定制切割服务填补了这一空白。 我们采用高质量的标准TFT电池，并将其重新塑造为您的轮廓，然后完成带有背光、驱动板和机械装置的模块。
我们能提供什么
| 你需要 | 我们提供 |
|---|---|
| 非标准长度或宽度 | 定制切割的拉伸条液晶显示器，从短条到43" +超宽格式 |
| 极端纵横比（例如8:1、16:3、32:9及以上） | 根据面板的驱动器区域和像素结构检查布局 |
| 完整的展示，而不仅仅是玻璃 | 带背光、LED驱动器、控制板和电缆的LCM |
| 直接连接到您的系统 | HDMI、VGA、V-by-One、LVDS、eDP、MIPI或自定义接口 |
| 阳光可读性能 | 高亮度背光，1000cd/m²及以上 |
| 触摸或盖玻璃 | 电容式触摸、光学键合、AR/AG/防指纹 |
| 独特的机械配合 | 定制框架、支架、连接器位置和电缆长度 |
参考项目：43" 条形显示器，3840×720，1000cd/m²，HDMI/VGA控制板。查看HT430HBM产品页面
任何尺寸，根据可行性设计
我们可以在源面板的物理限制内，将设计所需的任何条形尺寸切割成几乎任何尺寸：驱动器电路位置、密封线和像素结构。我们的工程师会在一开始就告诉你什么是可能的，如果你的第一选择不是，他们会建议最好的源面板。
尺寸是如何决定的
您发送目标轮廓和公差
我们选择最合适的源面板（分辨率、间距、界面、亮度）
我们将您的切割线映射到栅极/源极扇出和TFT阵列区域
您将收到一份可行性报告和标记的图纸 3-5个工作日
如果你的尺寸不能安全地达到，我们会尽早告知，并提供最接近的替代品，这样你就不会在一个行不通的设计上浪费数周时间。
我们的定制切割工艺
第一步：可行性 / 设计输入
图纸审查、源面板选择、切割线安全检查和接口规划。
第二步：精密切割
机械划线轮切割 用于直线切割和经济高效的批量生产
超快激光切割 用于精密公差、低碎裂和复杂轮廓
典型公差：±0.05至±0.2 mm，具体取决于方法。
第三步：边缘处理；密封
显微镜下的边缘检查
暴露的电池边缘的紫外线固化和防潮层重新密封
可选遮光边缘遮蔽，避免漏光和边缘Mura
步骤4：模块组装
背光、LED驱动器、偏振器、FPC/驱动器连接、控制板和机械。
步骤5：测试 / 可靠性
100%功能和光学检查，以及根据您的规格进行的可靠性测试：高温/低温、温湿度、热冲击、振动和跌落。
专为可靠性而打造
切割细胞绝不意味着切割质量。我们的流程是围绕工程师担心的故障模式而设计的：
| 担忧 | 我们如何应对 |
|---|---|
| 液体泄漏/水分 | UV固化和阻隔密封剂的受控分配，完全固化并经过检查 |
| 边缘微裂纹 | 工艺匹配切削、边缘检查和可选倒角 |
| 漏光/色偏 | 边缘遮蔽和暗室Mura检查在多个灰度级 |
| 长期稳定 | 采样前与您商定的环境测试计划 |
| 批次一致性 | 每个项目的序列可追溯性和固定工艺参数 |
每个定制项目都提供测试报告。
目标市场 / 应用程序
零售 / 货架边缘： 电子货架条、价格和促销条
交通： 乘客信息，车载和站台信息条
电梯 / 建筑： 楼层指示器、寻路、大厅信息
工业与；HMI： 机器面板、控制台、仪表盘
自动售货机、售货亭 / 销售时点情报系统： 仪表板显示器、面向客户的酒吧
健身与；消费类设备： 跑步机、自行车和智能家电显示器
舞台，游戏&；款待： 超宽创意和标牌展示
参与模式
| 模型 | 最适合 | 包含内容 |
|---|---|---|
| 标准模块 | 快速启动，低风险 | 现有的条形面板，如43" 3840×720 |
| 定制切割（OEM） | 固定外壳，新尺寸 | 您的尺寸、我们经过验证的源面板和流程 |
| 完全ODM | 完整的显示子系统 | 光学、机械、电路板、固件、OSD和封装 |
项目路线图
| 阶段 | 典型定时* |
|---|---|
| 询问→ 可行性报告 | 3-5个工作日 |
| 图纸审批→ 首批样品（20件） | 3-5周 |
| 样品验证 / 签署 | 客户依赖 |
| 大规模生产 | 签字后6-8周 |
典型参考；已在您的正式报价中确认。
商业条款
NRE：按项目报价，减少或记入批量订单
最小起订量：样品20件，生产约100件
生产收率目标：工艺稳定后95%以上
保修期：12个月，可应要求延长保修期
为什么与我们合作
工程优先： 你和读过你画的人交谈，而不仅仅是引用他们的话
启动门槛低： 小样品，透明NRE，无晶圆厂级最低要求
一个合作伙伴，整个展示： 电池、背光、电路板、电缆、支架和固件
灵活的接口支持： 从HDMI/VGA即插即用到V-by-One和LVDS
出口就绪： 符合RoHS和REACH标准的材料、英文文档、全球运输（EXW、FOB、CIF、DDP）
启动自定义栏显示项目
发送给我们：
目标轮廓尺寸和公差（DXF/DWG/STEP/PDF格式的图纸）
接口和亮度要求
工作温度和环境
年交易量和目标价格
触摸、覆盖玻璃或粘合需求
我们以可行性检查和报价作为回复。
📧 电子邮件：chenhua@hitulcd.com
🌐 网站：www.hitulcd.com
💬 WhatsApp/微信： +86 18173373517
常见问题
你真的能做任何尺寸吗？我们可以切割到您设计所需的几乎任何尺寸，仅受源极面板的驱动器面积、密封线和像素布局的限制。在您做出承诺之前，我们在可行性检查中确认了这一点。
我需要为新的面板设计付费吗？不是的。我们基于现有的高质量TFT电池构建，因此成本只是全定制面板项目的一小部分。
切割边缘会在潮湿的环境中泄漏或失效吗？每个切割边缘都用紫外线固化和防潮材料密封，可靠性测试包含在项目计划中。
你能为我的系统提供全套套件吗？对。我们提供带背光驱动器和控制板的模块，或带OSD的即插即用HDMI/VGA套件。
如果我的尺寸不可能呢？我们会尽早告诉您，并建议最接近的可行尺寸或更好的源面板。
规格和时间表是典型值，在项目报价和批准图纸中得到确认。

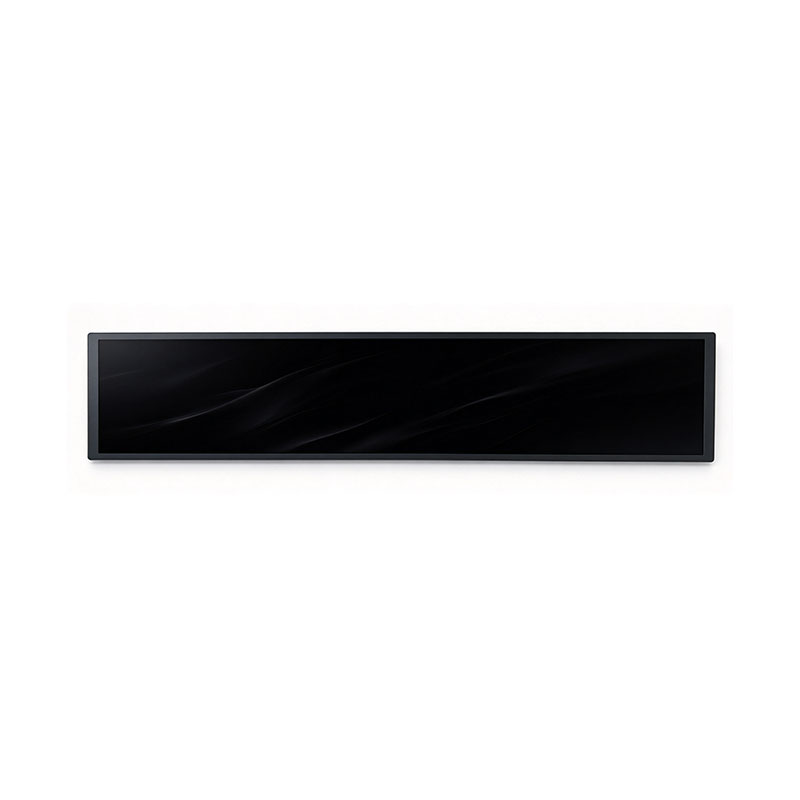

43"；定制条形液晶面板（3840×720）--型号HT430HBM
高亮度1000尼特超宽条形显示器，适用于OEM/ODM设备、数字标牌和嵌入式项目。可作为裸LCM或完整的HDMI/VGA驱动板套件提供。
产品概述
这 HT430HBM是43.0英寸；超宽a-Si TFT-LCD模块16:3拉伸条格式其3840×720分辨率和1073.78×201.334毫米有效面积适用于货架边缘显示器、交通信息条、仪表板、自动售货机和售货亭面板、零售标牌和工业控制面板。
随着 1000cd/m²典型亮度, 5000:1对比度 以及a 超级MVA 面板在所有四个方向上提供89°的视角，在明亮的环境和离轴位置都能保持可读性。它作为标准模块、带控制板的完整套件或 项目特定的自定义大小 从标准面板上切割并重新密封。
关键利益
超宽16:3条形格式：3840×720像素，约90.8 PPI（0.280毫米像素间距）
高亮度：典型1000尼特，WLED背光额定50K小时
宽视角：超MVA，89°/89°/89℃/89°（CR≥10）
宽温度范围：工作温度-20至60°C
快速集成：HDMI/VGA控制板，5键OSD，单DC 12V输入
硬质涂层表面：3H硬度，1%雾度
OEM/ODM友好：自定义尺寸、连接器、支架、固件和OSD默认值
技术规格
LCD面板
| 项目 | 规格 |
|---|---|
| 型号 | HT430HBM |
| 对角线尺寸 | 43.0" |
| 分辨率 | 3840（RGB）×720 |
| 宽高比 | 16:3 (5.33:1) |
| 像素排列 | RGB垂直条纹 |
| 活动区域（A.A） | 1073.78（宽）×201.334（高）毫米 |
| 模块外形尺寸 | 1112.3（宽）×228.5（高）毫米 |
| 面板重量 | 4.50±0.3千克 |
| 液晶显示技术 | 超级MVA，通常为黑色，透射式 |
| 面板类型 | a-Si TFT-LCD、LCM |
| 典型亮度 | 1000 cd/m²（cd/m²） |
| 对比度 | 5000:1 (Typ.) |
| 响应时间 | 12毫秒（典型值），G到G |
| 视角（L/R/U/D） | 89° / 89° / 89° / 89° (Typ., CR ≥ 10) |
| 显示颜色 | 1.07 B（10位），98%sRGB |
| 刷新率 | 60赫兹 |
| 表面处理 | 雾度1%，硬质涂层（3H） |
| 背光 | WLED，50000小时（典型值），带LED驱动器 |
| 信号接口 | V-by-One，8通道，51针，0.5mm间距连接器 |
| 供电电压 | 12 V（型号） |
| 触摸屏 | 无触摸（可应要求提供触摸集成） |
| 工作温度 | −20至60°C |
| 储存温度 | −20至60°C |
| 工作湿度* | 10-90%相对湿度，不凝结 |
| 典型应用 | 数字标牌、条形显示器、嵌入式人机界面 |
HDMI/控制板
| 项目 | 规格 |
|---|---|
| 输入接口 | HDMI，VGA |
| 电源输入 | DC 12 V，5 A（适配器最大额定功率60 W） |
| OSD键 | 5个键：电源、菜单、+、-、退出 |
| OSD功能 | 亮度、颜色、对比度、自动旋转、H/V位置等。 |
| 输出到面板 | V-by-One，8车道 |
*标准行业价值。完整的电气、光学和机械细节见数据表和图纸（可应要求提供）。
定制切割 / 重新密封服务（OEM/ODM）
需要一个标准面板不存在的尺寸吗？我们可以开发一个 来自标准开放单元格的自定义长度或自定义宽度版本，无需为新的面板生产线提供资金。以下是工程师和项目经理最常问的问题的答案。
1.工艺可行性
切割方法
| 方法 | 典型用途 | 典型公差* |
|---|---|---|
| 机械划线轮切割 | 直接了当，性价比高 | ±0.1至±0.2毫米 |
| 超快（皮秒）激光切割 | 精密公差、小缺口、拐角或凹口轮廓 | ±0.05至±0.1毫米 |
该方法是从您的图纸、尺寸公差、边缘质量和体积中选择的。
布线和TFT阵列避免
只能在驱动器电路区域外进行切割。在报价之前，我们的工程师会根据面板的栅极/源极扇出、短路棒、密封线和TFT阵列区域检查切割线。为了评估您的项目，请提供：
目标外形尺寸和公差（DXF/DWG/STEP或PDF格式的二维图纸）
安装、挡板和机械限制
FPC/驱动器侧的所需方向
目标数量、应用和环境
首选接口（V-by-One、LVDS、eDP、HDMI板）
我们在以下时间内返回可行性报告 3-5个工作日，在面板图纸上标记安全切割区。
边缘质量
在显微镜下以规定的采样率检查玻璃边缘的碎裂和粗糙度
典型目标：碎裂≤0.1mm，无微裂纹到达有效区域
可选的边缘倒角或抛光，以确保操作安全
通过在跌落和弯曲检查时取样来验证边缘强度
2.可靠性 / 边缘密封
密封过程
切割后，使用 UV固化密封剂和/或防潮粘合剂，通过受控分配施加并完全固化。密封可防止：
液晶泄漏
水分进入和气泡形成
导致长期Mura的边缘污染
可选：黑色边缘遮蔽或遮光胶带以及户外或易振动使用的保护框架。
可靠性测试（典型项目计划）
| 测试 | 典型条件* |
|---|---|
| 高温操作 | 60°C，240-500小时 |
| 低温操作 | −20°C，240-500小时 |
| 高温/高湿 | 60°C/90%相对湿度，240-500小时 |
| 高温/高湿（85/85） | 85°C/85%相对湿度，240小时（根据具体项目要求） |
| 热冲击 | −20摄氏度↔ 60°C，100次循环 |
| 振动 | 根据IEC 60068-2-64，随机 |
| 跌落/冲击 | 按照ISTA 2A或ASTM D4169包装滴剂 |
工业级显示器的条件是典型的，在规格阶段与您最终确定。为每个自定义项目提供测试报告。标准面板的额定温度为-20至60°C；超出该范围的任何测试都会按项目进行评估。
切割边缘的光学性能
密封和边缘遮蔽的设计是为了防止 漏光 在切割侧
在暗室中以0%、25%、50%和全灰色图案检查色偏和边缘Mura
取样前，规范中约定了合格标准
3.成本、收益 / 前置时间
| 项目 | 典型参考* |
|---|---|
| NRE/工程费 | 按项目报价（夹具、程序、工具）；根据批量订单贷记或减少 |
| 可行性报告 | 3-5个工作日 |
| 首批样品（20件） | 图纸批准后约3-5周 |
| 批量生产交付周期 | 样品签收后约6-8周 |
| 预期产量 | 工艺稳定后目标≥95% |
| 最低起订量 | 定制切割：从100件起（样品从20件起）；标准模块：最低起订量更低 |
最终的NRE、产量和最小起订量取决于尺寸、公差、数量和接口，并在正式报价中说明。
自定义选项
自定义切割长度或宽度，或完全自定义轮廓
接口：V-by-One、LVDS、eDP、HDMI、VGA、USB-C（每个项目）
光学粘合、AR/AG玻璃、防指纹涂层
投射电容式或红外触摸集成
亮度选项和调光（PWM/DC）
自定义OSD默认值、启动徽标和固件
后支架、金属框架、电缆长度和连接器
定制包装和标签
典型应用
数字标牌和零售货架边缘显示器
交通信息和乘客信息系统
条形仪表板和仪表盘
电梯、自动售货机和售货亭展示
工业HMI和控制面板
舞台、游戏和酒店展示
质量与；合规
进料、在制品和出厂检验，100%功能测试
每批序列号可追溯性
符合RoHS和REACH标准的材料
控制板和适配器：根据要求提供CE/FCC认证
标准保修期：12个月（可应要求延长保修期）
包装与；运输
防静电袋、泡沫保护和出口纸箱
批量订单的托盘
国际贸易术语解释通则：根据要求，EXW、FOB、CIF、DDP
来自中国的船只；样品通过DHL/FedEx/UPS运输
请求报价或样品
请将您的图纸、目标数量和接口要求发送给我们。我们的工程师将回复可行性检查和报价。
电子邮件：chenhua@hitulcd.com
网站：www.hitulcd.com
WhatsApp/微信： +86 18173373517
请包括： 目标尺寸和公差、界面、亮度、工作温度、年产量和目标价格。
规格是典型值，可能会随着面板的改进而变化。请在设计前索取最新的数据表和批准图纸。
