由我们建造。 已为您配置。
HITULCD直接从我们的制造业务中提供LCD模块和显示解决方案，使OEM、集成商和分销商能够直接参与工程、定制和生产。
供应
供应商资格
验证技术规格
| LCD面板参数 | HDMI/控制板规格 | ||
|---|---|---|---|
| 项目 | 详情 | 项目 | 详情 |
| 型号 | HT459HBM | 输入接口 | HDMI，VGA |
| 对角线尺寸 | 45.9" （49" 3/4切割） | 电源输入 | 直流12V-5A |
| 分辨率 | 1920（RGB）×810，可选3840×1620 | OSD密钥 | 5个按键（电源开关、菜单、+、-、退出） |
| 像素排列 | RGB垂直条纹 | OSD控制 | 亮度、颜色、对比度、自动旋转、H/V位置等。 |
| 显示区域（A.A） | 1073.78（宽）×453（高）毫米 | ||
| 外形尺寸 | 1103.78（宽）×483（高）×20（深）毫米 | ||
| 面板重量 | ‑ | ||
| 表面处理 | ‑ | ||
| 液晶显示技术 | IPS，通常为黑色，透射式 | ||
| 面板类型 | 硅薄膜晶体管液晶显示器 | ||
| 典型亮度 | 1000cd/m²（可定制：300~1000cd/m²） | ||
| 对比度 | 700:1 (Typ.) | ||
| 响应时间 | ‑ | ||
| 视角 | 89°/89°/89°/89°(Typ.)(CR≥10) | ||
| 查看方向 | 全视角 | ||
| 显示颜色 | 1670万种颜色 | ||
| 刷新率 | ‑ | ||
| 背光类型 | 白色发光二极管 | ||
| 功耗 | ‑ | ||
| 信号接口 | 51个引脚，LVDS | ||
| 供电电压 | ‑ | ||
| 触摸屏 | 无触摸功能 | ||
| 应用领域 | 工业、数字标牌 | ||
| 工作温度 | 0~50°C | ||
| 储存温度 | -20~60°C | ||
OEM/ODM定制条形液晶切割解决方案
任何尺寸。任何纵横比。一个工程合作伙伴。
从10“开始；至100”；+拉伸条显示、切割、密封和集成到您的精确轮廓中，并提供样品到批量生产的支持。
在目录中找不到合适的尺寸？不要围绕标准屏幕进行设计。告诉我们您需要的活动区域，我们将设计显示器以适应您的产品。
为什么市场正在转向定制条形显示器
标准16:9面板迫使产品设计师妥协。在零售、交通、智能建筑和工业设备领域，需求正转向 超宽、非标准格式:
零售 / 陆棚边缘：符合货架和缆车长度的细长条带（例如8:1至32:1），用于动态定价和促销
公共交通：安装在门上方和天花板上的公共汽车、地铁和铁路乘客信息显示器
电梯 / 楼宇自动化：在有限的机舱空间内，窄幅、高亮度的横幅
控制室 / 工业人机界面：状态栏、流程收报机和仪表板
车辆 / 电动汽车内饰：宽仪表和信息娱乐条
酒店、企业 / 场地：菜单板、大厅股票、体育和舞台横幅
售货亭 / 自动售货：显示器的大小与橱柜相匹配，而不是相反
结果：买家需要 中低音量的自定义宽高比，比新的面板晶圆厂模具项目交付的速度更快。大规模生产的开孔面板的玻璃切割缩小了这一差距。
我们的服务
条形液晶显示器的定制切割解决方案
我们将大尺寸、大规模生产的TFT-LCD面板重新设计成您项目所需的精确尺寸，然后重新密封、重新发光并将其重新集成到一个完全正常工作的显示模块中。
| 能力 | 范围/选项 |
|---|---|
| 最终对角线尺寸 | 约10" 至100”；+（取决于源面板） |
| 宽高比 | 2:1，3:1，4:1，8:1，12:1，16:1，24:10和习俗 |
| 切割公差 | 典型值为±0.2 mm（可行性审查后更紧） |
| 亮度 | 300至1500+cd/m²（取决于项目） |
| 分辨率 | 原生剪切分辨率，或缩放选项，如1920×810/3840×1620 |
| 技术 | IPS、VA、TN（以源面板为准） |
| 接口 | HDMI、VGA、DisplayPort、LVDS、eDP、MIPI（通过桥接） |
| 触摸 | 投射电容（PCAP）、红外或无 |
| 环境 | 标准0-50°C；根据要求提供宽温度选项 |
最终范围取决于可用的源极开放单元、玻璃厚度和驱动器IC布局。每个项目都从免费的可行性审查开始。
我们的过程：从创意到批量生产
| 阶段 | 发生了什么 | 典型定时 |
|---|---|---|
| 1.需求评审 | 您可以共享轮廓、活动区域、亮度、界面、数量、环境 | 1-2天 |
| 2.可行性研究 | 工程师选择源极面板，检查栅极/源极布线、TFT阵列和驱动器IC区域，定义切割线 | 2-5天 |
| 3.报价 / 新关系能量 | 模具、背光、机械图纸和样品的成本明细 | 1-2天 |
| 4.工程样品 | 切割、边缘处理、密封、背光和控制板集成（典型20个） | 3-5周 |
| 5.验证 | 符合您标准的光学检查和可靠性测试 | 2-4周 |
| 6.批量生产 | 工艺稳定，100%功能测试，批次可追溯 | 6-8周 |
切割技术与；质量控制
切割方法
机械轮划痕和断裂：经过验证，符合标准条形图格式的成本效益
超快激光切割：适用于窄边界、复杂轮廓和紧边质量需求（按项目评估）
边缘质量
对每个切割批次进行显微镜检查
典型边缘碎裂≤0.2 mm，密封线无微裂纹
倒角或抛光以确保安全操作
密封与；防潮
UV固化环氧树脂/丙烯酸边缘密封剂的自动分配
高湿度应用的附加保护层
固化后泄漏和水分检查
光学性能
根据新轮廓重新设计背光
边缘遮光，控制漏光和色偏
根据商定的极限样品对白色、灰色和黑色图案进行Mura检查
可靠性测试（参考计划）
| 测试 | 典型条件 |
|---|---|
| 高温/高湿操作 | 50°C/90%相对湿度，240小时 |
| 高温储存 | 60°C，240小时 |
| 低温储存 | −20°C，240小时 |
| 热冲击 | −20摄氏度↔ 60°C，100次循环 |
| 振动与；滴剂（包装） | ISTA-2A/iec60068-2-64 |
可比切割项目的测试报告可在NDA下获得。
完全ODM集成
除了切割，我们还提供 准备集成显示器:
定制背光（WLED），亮度300–1500+cd/m²
定制PCB和控制板：HDMI/VGA/DP输入、OSD、自动旋转、调光
Android媒体播放器板或客户特定板
光学粘合、防眩光、防反射或盖玻片
触摸集成
定制边框、支架、金属框架或全外壳
自定义固件、开机标志和OSD语言
自有品牌包装和标签
商业条款（参考）
| 项目 | 典型参考 |
|---|---|
| 新关系能量 | 基于项目；可行性审查后引用 |
| 样品数量 | 1至20件 |
| 样品交期 | 约3-5周 |
| 批量生产最小起订量 | 100件起（面议） |
| 预期收益率 | 工艺稳定后目标≥95% |
| 保修 | 12个月（可延长） |
| 贸易条款 | EXW/FOB/CIF/DDP |
| 支付 | T/T，信用证 |
我们需要开始什么
为了提供快速、准确的可行性评估，请发送：
目标 轮廓图 （DXF/DWG/STEP），带公差
活动区域 尺寸和位置
必需的 亮度，分辨率和视角
接口 以及控制板偏好
操作 环境 （温度、湿度、室内/室外）
数量：样本和年度预测
目标 交付日期 需要市场认证
没有完整的图纸吗？发送草图或尺寸，我们的工程师将帮助您完成。
常见问题
你真的能剪成任何尺寸吗？在源面板的限制范围内，是的。尺寸由可用的开路单元、驱动器IC位置和非活动裕度决定。我们为您的目标选择最佳的源面板，并在做出任何承诺之前确认可行性。
切割会影响图像质量或寿命吗？不，如果设计得当。切割仅放置在非活动边缘，边缘被密封，背光被重新设计为新尺寸。每个模块都通过光学和可靠性检查。
小批量呢？支持原型数量。批量生产最小起订量通常从100件开始，较低的数量可以根据项目进行讨论。
你能匹配竞争对手或现有的显示器吗？对。发送样品或数据表，我们将提出兼容的切割面板解决方案。
你会签署保密协议吗？对。我们定期在收到图纸和共享测试数据之前签署保密协议。
启动自定义栏显示项目
告诉我们你需要的尺寸。我们将告诉你如何构建它。
📧 电子邮件：chenhua@hitulcd.com
🌐 网站：www.hitulcd.com
💬 WhatsApp/微信： +86 18173373517
[提交您的要求] · [请求可行性审查] · [与工程师交谈]
参考示例： HT459HBMa 45.9"；（1073.78×453毫米）拉伸条形显示器，从49英寸的显示器上切割而成；面板，1000尼特，HDMI+VGA。

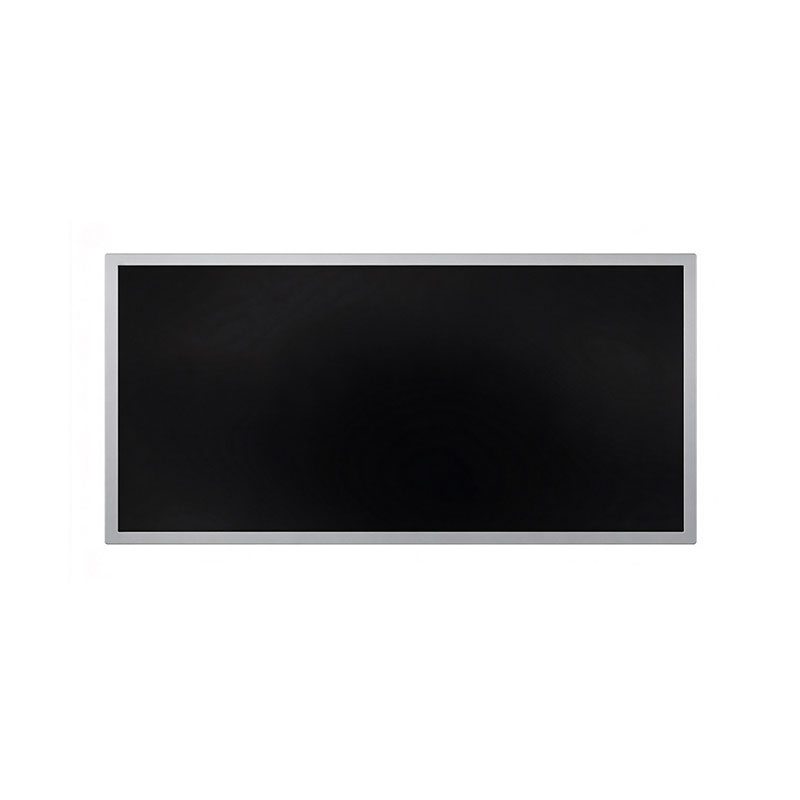

45.9"；4K超宽条形液晶显示器|1000尼特|HDMI+VGA|OEM数字标牌
型号：HT459HBM ·1920×810（可选3840×1620）·IPS·1000 cd/m²（可定制300-1000）·全天候工业设计
一家工厂裁掉了49英寸；面板设计成24:10超宽条形显示器。专为零售货架边缘、交通信息、控制室横幅、电梯和车辆内部标牌以及任何不适合标准16:9屏幕的项目而设计。
产品概述
这 HT459HBM 是一个45.9英寸的拉伸条形TFT-LCD模块，宽高比约为 2.37:1它是通过精密切割49英寸的；将开孔面板转换为¾格式，然后重新密封、重新组装背光并集成即用型HDMI/VGA控制板。
带着一个 1000cd/m² WLED背光、IPS宽视角技术和超薄 20毫米 轮廓，它在1.07米的有效宽度内提供阳光可读、均匀的图像，并且可以完全定制OEM/ODM项目（亮度、界面、边框、机械轮廓、分辨率）。
主要特点
超宽24:10格式：1073.78×453 mm有效区域，非常适合横幅、股票行情和仪表板内容
高亮度：典型值为1000尼特；可调节300-1000尼特，以适应室内或面向窗户的环境
IPS技术：89°/89°/89度/89°视角（CR≥10），任何位置颜色稳定
1670万色 （8位）RGB垂直条纹像素排列，用于清晰的文本和图形
可选4K级分辨率：3840×1620细间距内容升级路径
即插即用控制板：HDMI+VGA输入，5键OSD，DC 12V单轨电源
纤薄，易于集成：20毫米模块厚度，51针LVDS面板接口
可定制切割尺寸 来自各种开放式单元格来源（参见 定制切割 / 密封 在......下面
技术规格
LCD面板
| 项目 | 规格 |
|---|---|
| 型号 | HT459HBM |
| 对角线尺寸 | 45.9"；（从49英寸面板剪下，¾格式） |
| 分辨率 | 1920（RGB）×810；可选3840×1620 |
| 宽高比 | ≈ 24:10 (2.37:1) |
| 像素排列 | RGB垂直条纹 |
| 活动区域（A.A.） | 1073.78（宽）×453（高）毫米 |
| 模块大纲 | 1103.78（宽）×483（高）×20（深）毫米 |
| 面板重量 | 约8.5公斤（典型） |
| 表面处理 | 防眩光（雾度25%），硬度3H（典型） |
| 液晶显示技术 | IPS，通常为黑色，透射式 |
| 面板类型 | a-Si TFT-LCD、LCM |
| 亮度（典型值） | 1000 cd/m²（可定制300-1000） |
| 对比度（典型值） | 700:1 |
| 响应时间（典型值） | 25毫秒（灰色到灰色） |
| 视角 | 89°/89°/89°/89° (Typ., CR ≥ 10) |
| 查看方向 | 全视角 |
| 显示颜色 | 16.7M（8位） |
| 刷新率 | 60赫兹 |
| 背光 | WLED，边缘/直接照明（每种配置） |
| 背光寿命 | 50000小时（典型情况下，在25°C下，亮度为50%） |
| 功耗 | 典型功率约为85 W。1000尼特（面板+背光） |
| 信号接口 | 51针LVDS |
| 供电电压 | 12 V DC（通过控制板） |
| 触摸屏 | 无（可应要求提供触摸覆盖） |
| 应用 | 工业、数字标牌 |
| 工作温度 | 0至50°C |
| 储存温度 | −20至60°C |
HDMI/控制板
| 项目 | 规格 |
|---|---|
| 输入接口 | HDMI，VGA |
| 电源输入 | 直流12V，5A |
| OSD键 | 5个键：电源、菜单、+、-、退出 |
| OSD功能 | 亮度、颜色、对比度、自动旋转、H/V位置等。 |
| 输出到面板 | 51针LVDS |
标有"；的数值；典型的“；为25°C时的设计参考。最终数据表、2D/3D图纸和规范批准表可应要求提供。
定制切割 / 密封：工程常见问题
切割面板项目比标准模块具有更多的技术风险。以下是我们的工程师和买家最常提出的问题，以及我们如何解决这些问题。
1.技术流程 / 可行性
您使用哪种切割方法，我们可以期望什么公差？对于这种面板尺寸和玻璃厚度，我们使用 机械轮划痕和断裂 作为标准流程 超快激光切割 针对窄边界或复杂轮廓请求进行评估。典型的切割公差为 ±0.2毫米 （可行性审查后要求更严格）。
切割线会干扰栅极/源极布线或TFT阵列吗？每个项目都从布局审查开始。切割线仅放置在非有源边缘，与密封线、栅极/源极扇出和驱动器IC键合区域保持安全距离。为确认可行性，请提供：
带公差的目标轮廓图（DXF/DWG/STEP）
首选活动区域大小和位置
安装、挡板和接口要求
开源单元模型（或让我们推荐一个合适的模型）
你们采用什么样的边缘质量标准？在显微镜下检查切割后的边缘。典型验收： 边缘碎裂≤0.2mm，无微裂纹向密封线传播，密封前边缘已修整（按要求倒角/抛光）。
2.可靠性 / 边缘密封
切割边缘如何密封以防止水分和液晶泄漏？暴露的电池边缘用 UV固化环氧/丙烯酸密封胶 通过自动点胶，然后进行紫外线固化和检查。额外的保护边缘层用于更高湿度的环境。
切割模块能否通过标准工业可靠性测试？对。切割面板模块的典型测试计划（参考条件，可根据您的标准进行调整）：
| 测试 | 典型条件 |
|---|---|
| 高温/高湿操作 | 50°C/90%相对湿度，240小时 |
| 高温储存 | 60°C，240小时 |
| 低温储存 | −20°C，240小时 |
| 热冲击 | −20摄氏度↔ 60°C，100次循环 |
| 振动（包装） | 依据ISTA-2A/IEC 60068-2-64标准 |
| 跌落（包装） | 根据ISTA-2A |
可比切割项目的测试报告可以在保密协议下共享。
切割边缘是否存在漏光或Mura问题？背光被重新设计为新的轮廓，边缘有遮光带和反射器/光导优化。根据商定的极限样品，在全白色、灰色和黑色图案下检查最终单元的边缘漏光、色偏和Mura。
3.成本、收益 / 前置时间
| 主题 | 典型参考 |
|---|---|
| 新关系能量 | 基于项目（工具、切割夹具、背光、机械图纸）；可行性审查后引用 |
| 首批样品（20件） | 图纸和NRE确认后约3-5周 |
| 批量生产交付周期 | 样品批准后约6-8周 |
| 预期批量生产产量 | ≥95%（目标，工艺稳定后） |
| 样品最小起订量 | 1至20件 |
| 批量生产最小起订量 | 从100件起（可根据项目协商） |
典型应用
零售：货架边缘展示、促销条、超市过道标牌
运输：公共汽车、地铁、火车和车站乘客信息
电梯 / 楼宇自动化：超薄超宽信息横幅
控制室 / 工业人机界面：状态栏、流程仪表板
热情好客；企业的：菜单板、大厅自动收报机显示器、会议室时间表
售货亭 / 自动售货：OEM嵌入式显示器
OEM/ODM定制
亮度范围300–1000尼特
分辨率：1920×810或3840×1620
接口：HDMI、VGA、DisplayPort、eDP/LVDS、安卓媒体播放器板
定制切割尺寸、挡板、支架和外壳
可选触摸、盖玻片、光学粘合、防眩光或防反射涂层
自定义OSD、开机标志和固件
自有品牌包装
质量与；合规
根据ISO 9001质量管理标准制造
符合RoHS和REACH标准的材料
可应要求提供控制板的CE/FCC/UL文件
装运前进行100%老化和功能测试
标准保修期：12个月（可延长保修期）
包装与；递送
防静电、减震泡沫和出口纸箱（散装托盘包装）
国际贸易术语解释通则：EXW/FOB/CIF/DDP（根据协议）
付款方式：电汇、信用证（协议）
请求报价或样品
请将您的 数量、目标交货日期、接口要求和图纸 我们的工程师将在1-2个工作日内回复可行性评估和报价。
📧 电子邮件：chenhua@hitulcd.com
🌐 网站：www.hitulcd.com
💬 WhatsApp/微信： +86 18173373517
[请求报价] · [下载数据表] · [预订工程电话]
